Le kit cadre Strummer Unbound CF est conçu pour offrir des performances maximales sur les routes lisses (asphalte) et les chemins caillouteux (gravel). Fabriqué en Toray T700 et conçu avec une forme qui lui confère une résistance accrue.
La conception asymétrique des bases augmente la rigidité du côté transmission, améliore la stabilité du côté opposé à la transmission et offre un dégagement accru pour les plateaux plus grands. La fabrication monocoque des parties avant et arrière rend ce cadre plus précis et rigide.

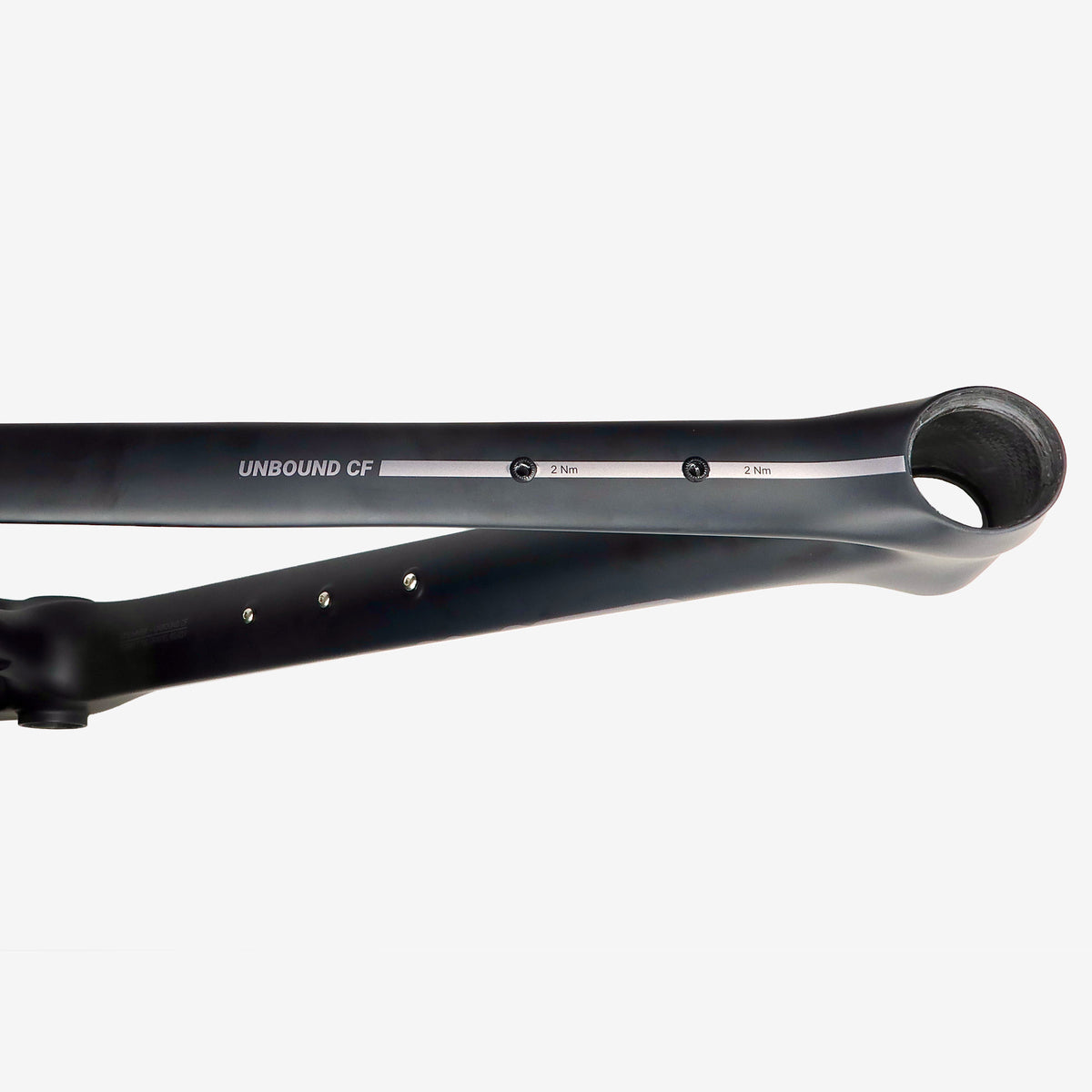

Le tube supérieur est conçu avec une zone d’amortissement des vibrations, qui absorbe les vibrations et offre ainsi un confort accru sur les parcours gravel.
Version cadre seul, fourche non incluse.
Caractéristiques du cadre Strummer Unbound CF
Tige de selle compatible : ronde de 27,2 mm ; une tige de selle télescopique à câblage interne est compatible.
Carbone : T700.
Dégagement maximal des pneus : 700c, largeur de fourche de 45 mm (avant), largeur du cadre de 50 mm (arrière).
Taille du jeu de direction : diamètre 44/52 entièrement intégré
Compatibilité du boîtier de pédalier : Pressfit 41 mm ; utilisation du boîtier de pédalier fileté Strummer Press recommandée

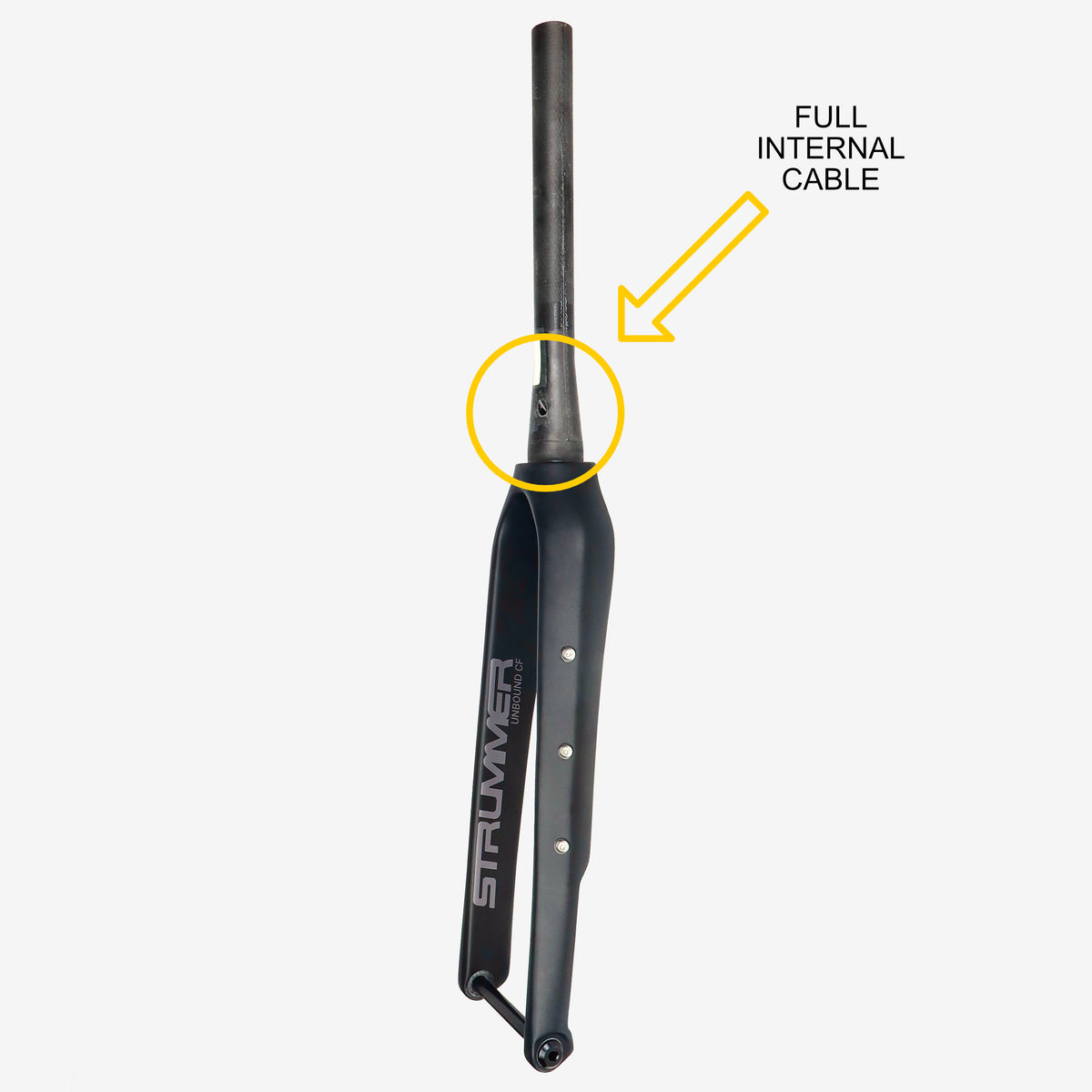

Passage des câbles : passage entièrement interne dans le cadre et la fourche
Poids : fourche avec câblage interne et axe traversant avant 12x100 (530 grammes), composants du cadre et axe traversant 12x142 (74 grammes), jeu de direction 170 grammes, cadre seul ST490/ST520 (1040/1090 grammes). Poids total ST490/ST520 (1814/1864 grammes).
Remarque : en raison de la fabrication artisanale du cadre et de la fourche en carbone, le poids peut varier d’un produit à l’autre.

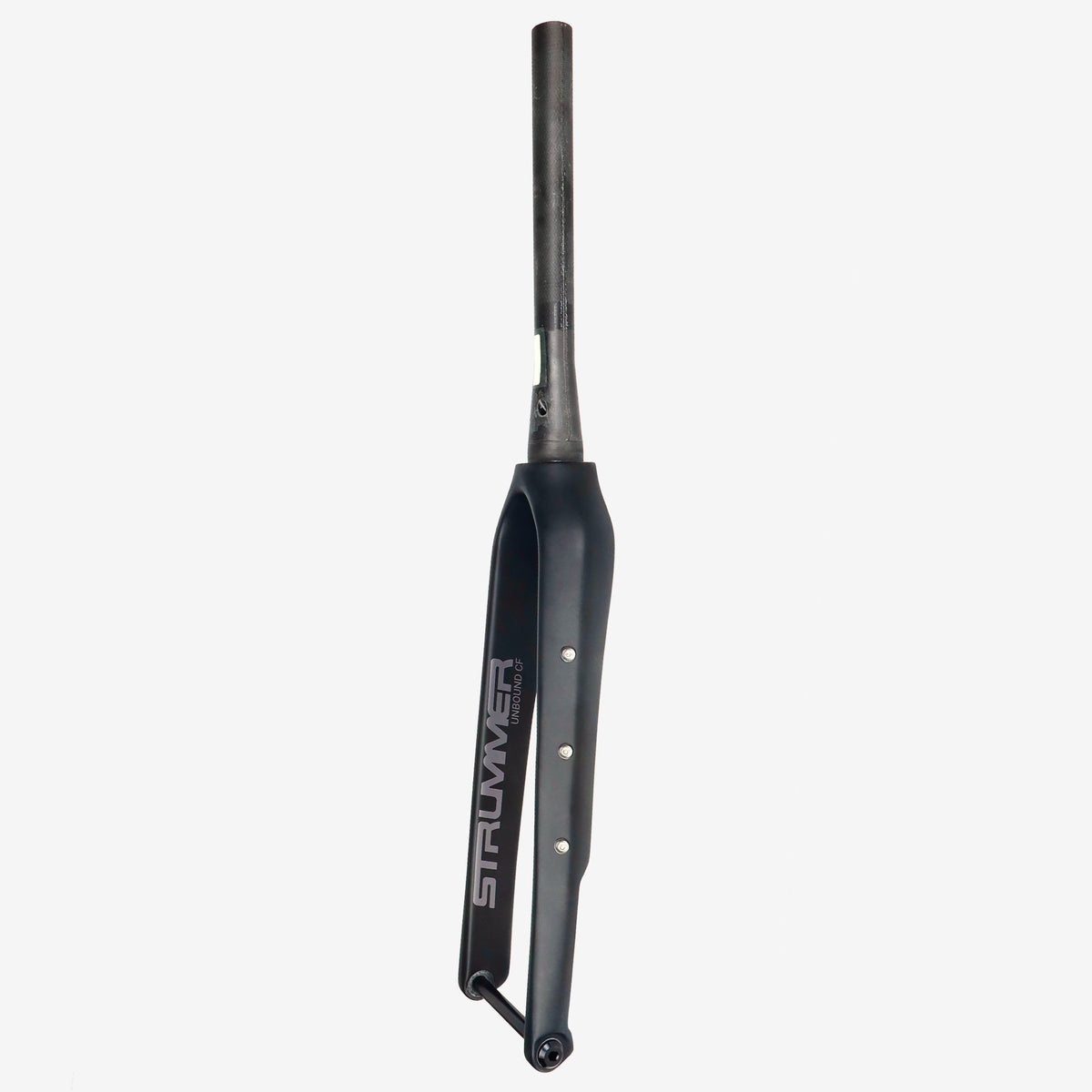

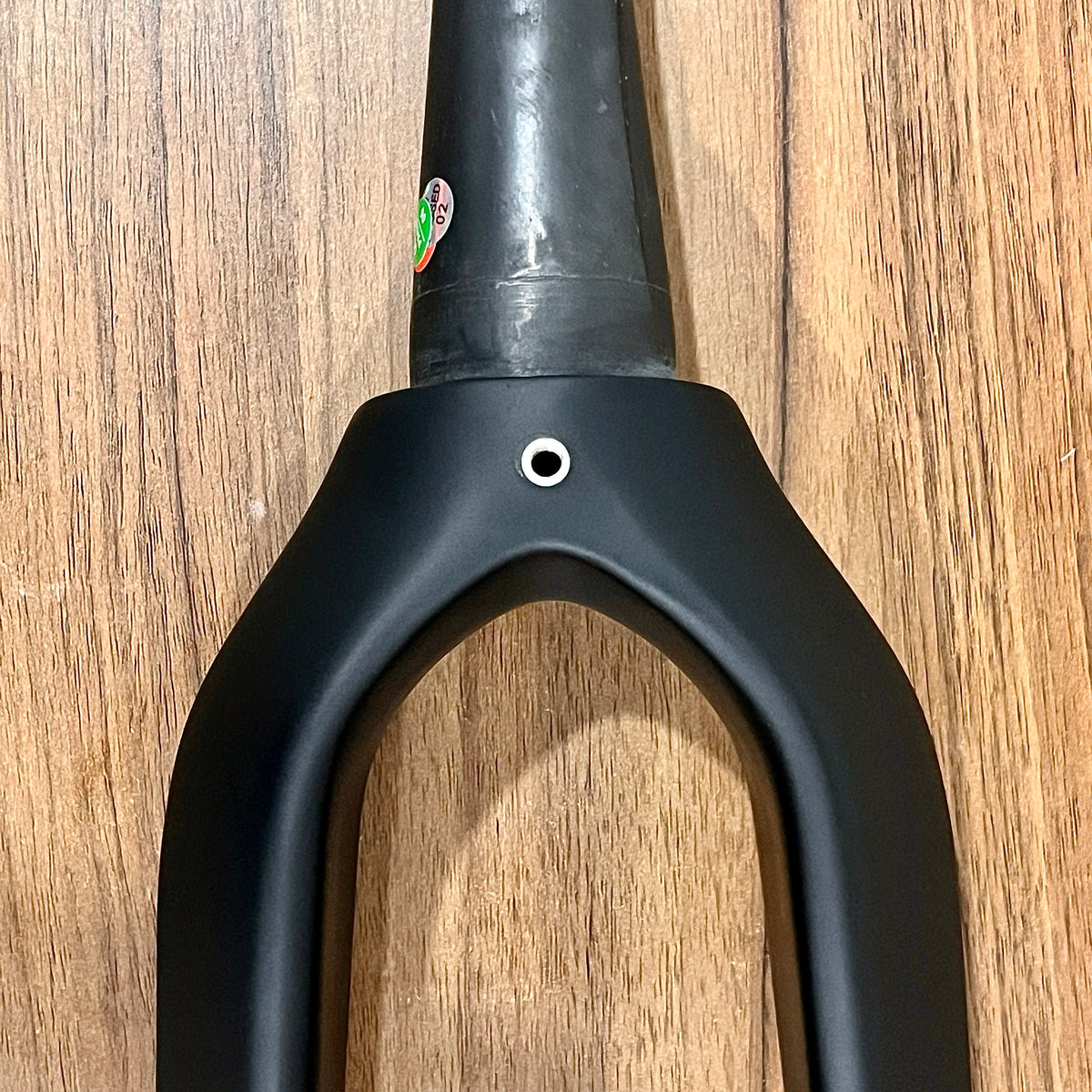

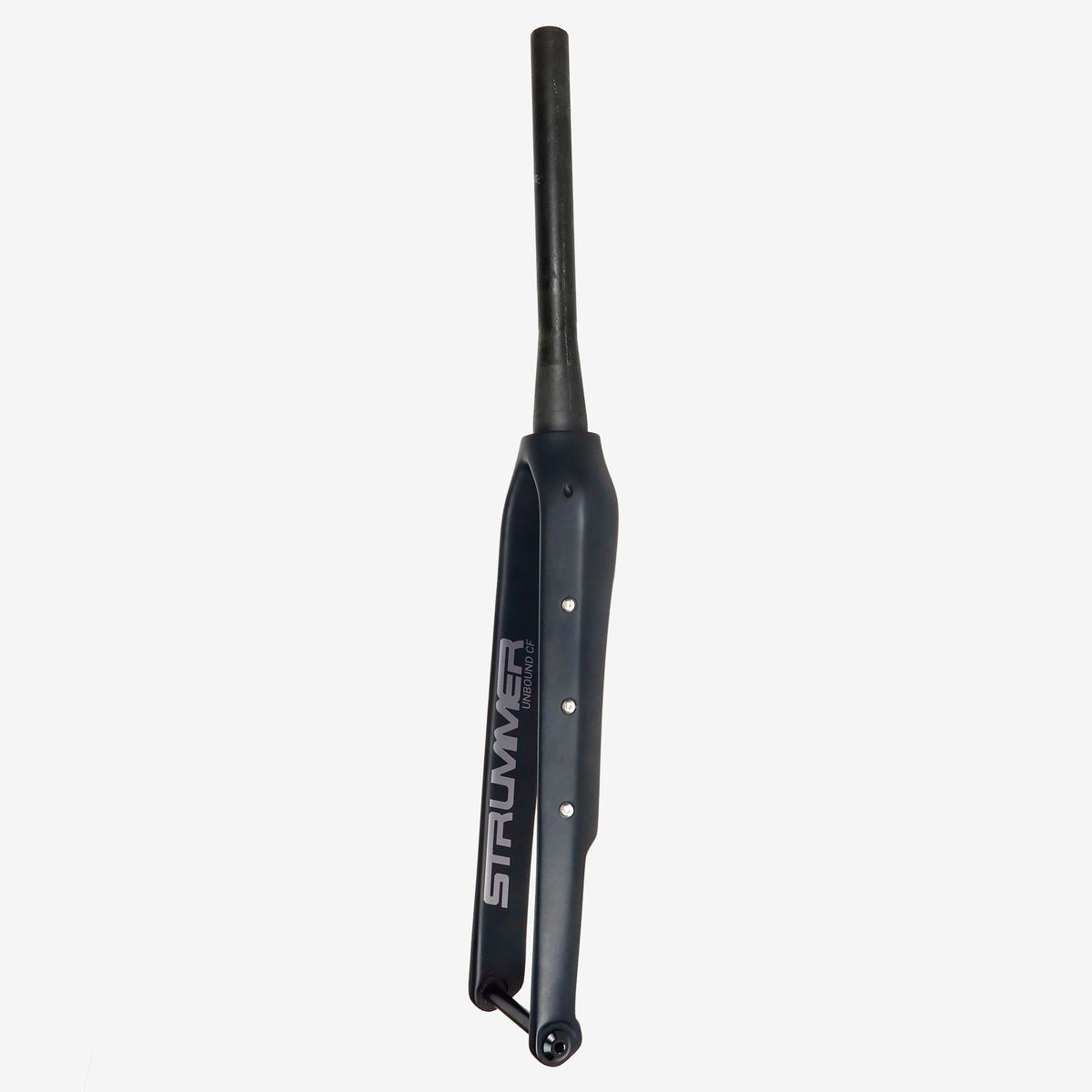

Caractéristiques de la fourche Strummer Unbound CF

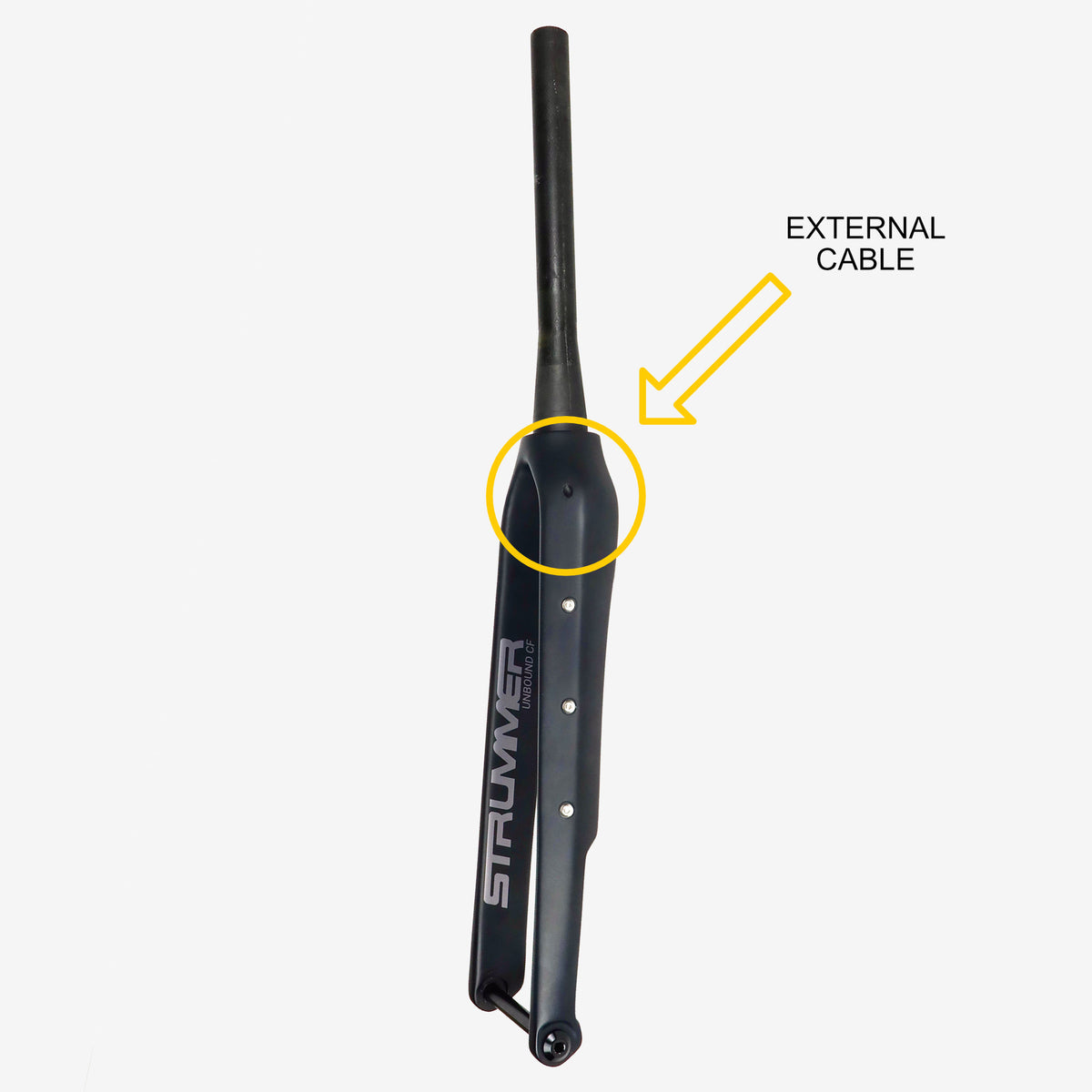

Poids (incluant 6 boulons et l’axe traversant) : 530 grammes (câblage interne), 530 grammes (câblage externe). Le poids sera réduit après avoir coupé le pivot de fourche à la longueur souhaitée.
Matériau : fibre de carbone Toray T700
Taille de pneu compatible : maximum 700c (largeur maximale de 45 mm, pneus de type route ; le profil du pneu peut affecter le dégagement)
Système de freinage : frein à disque (Flat Mount)
Taille de moyeu compatible : 12x100 mm (axe traversant)

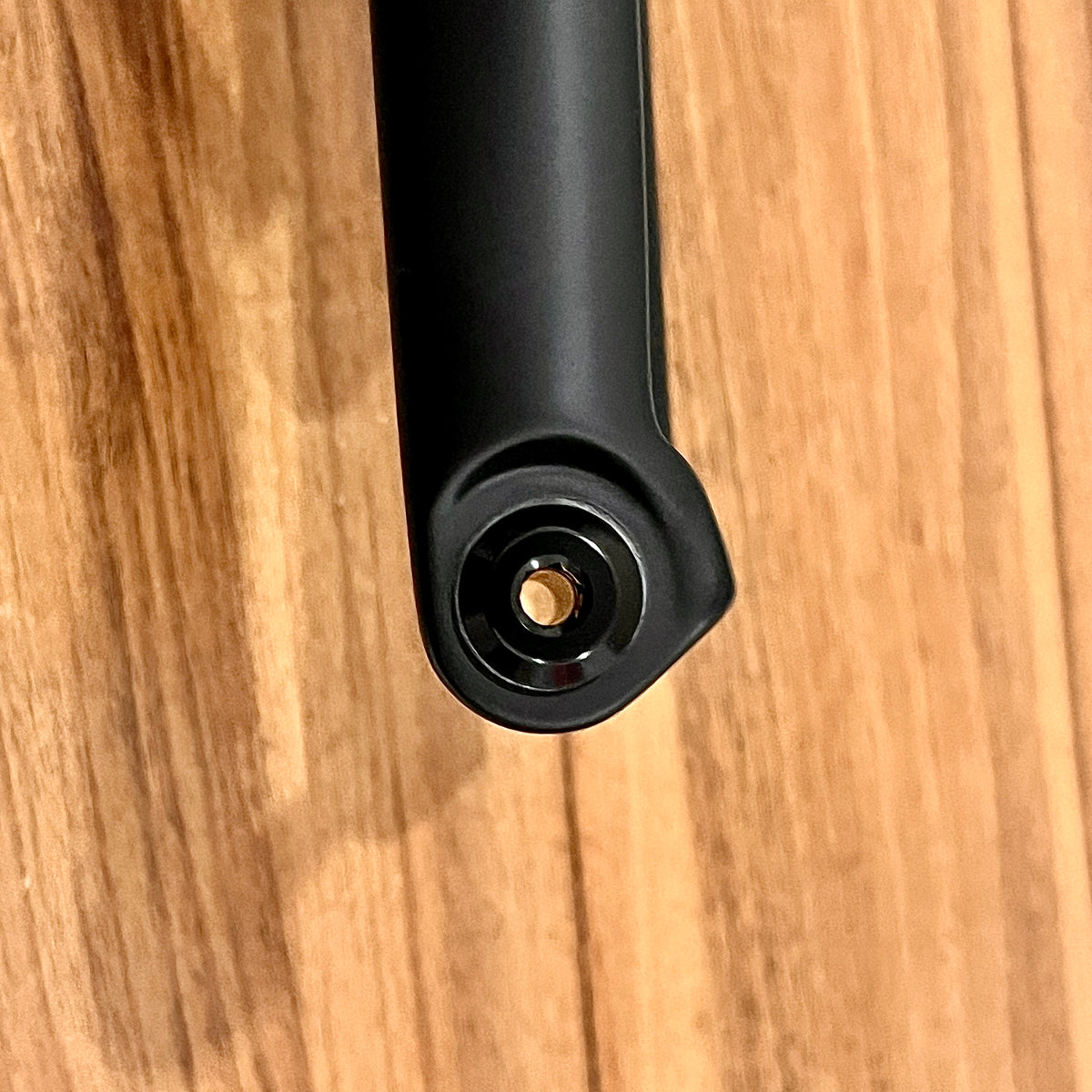

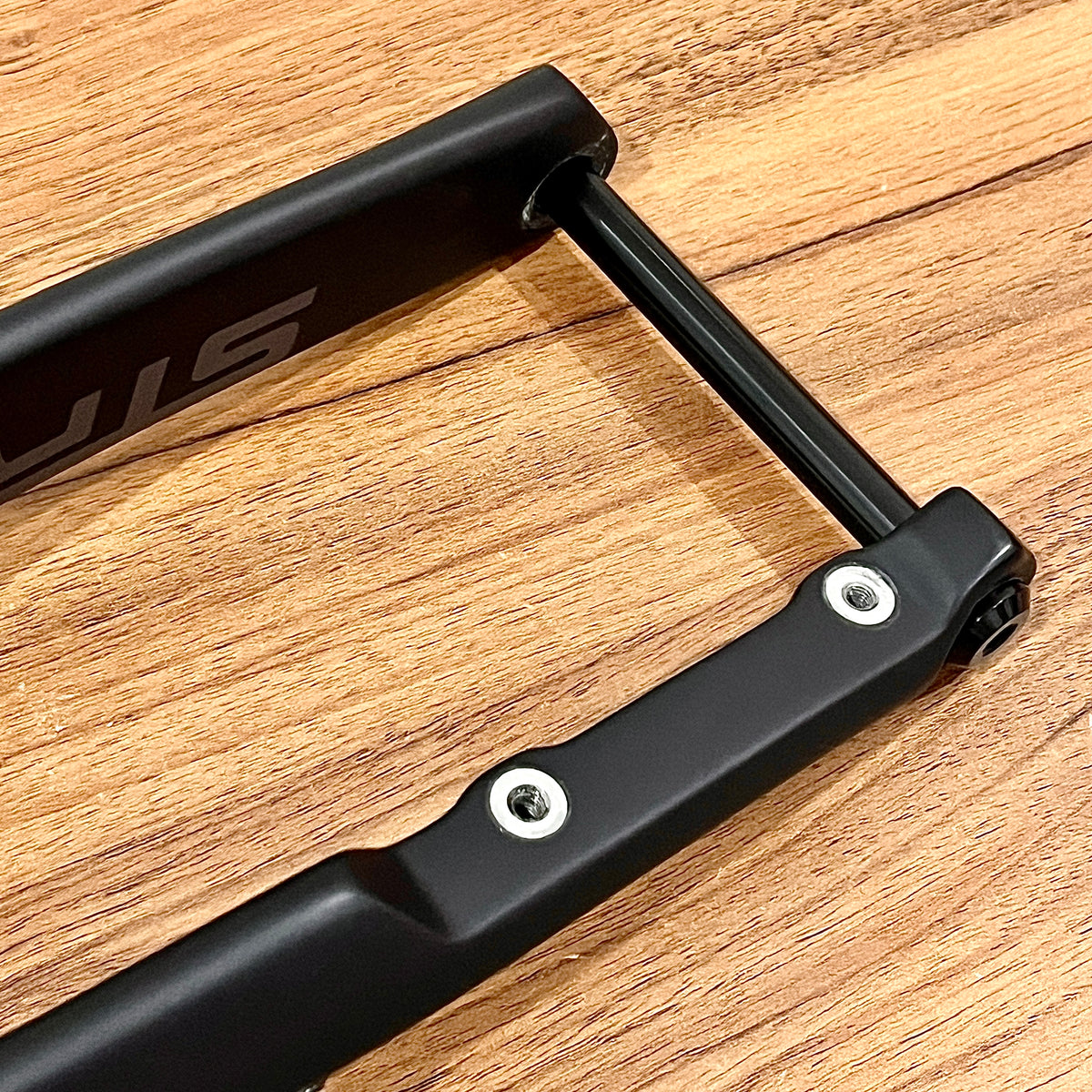

Axe traversant : longueur totale de 125 mm, P1.5 (11 mm)

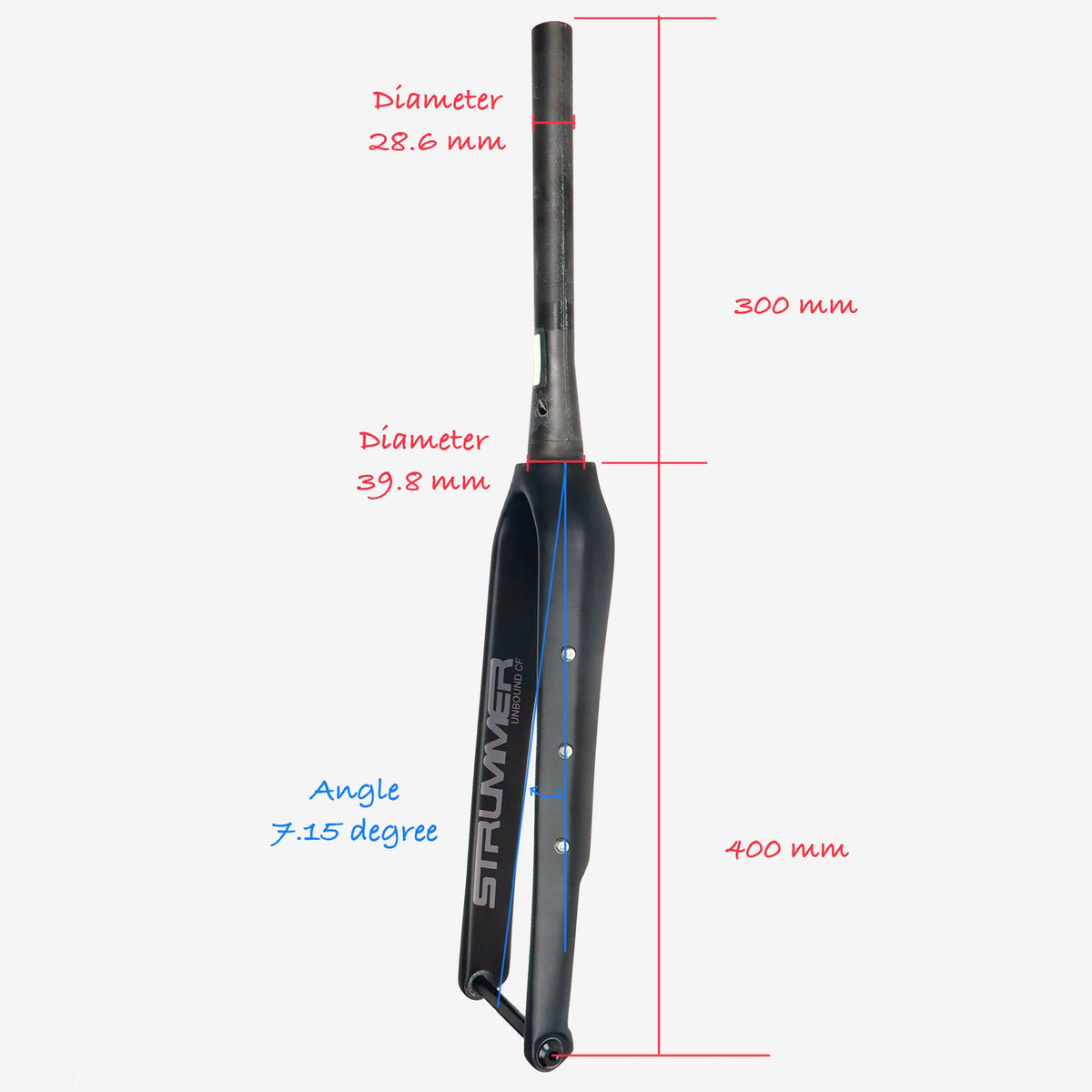

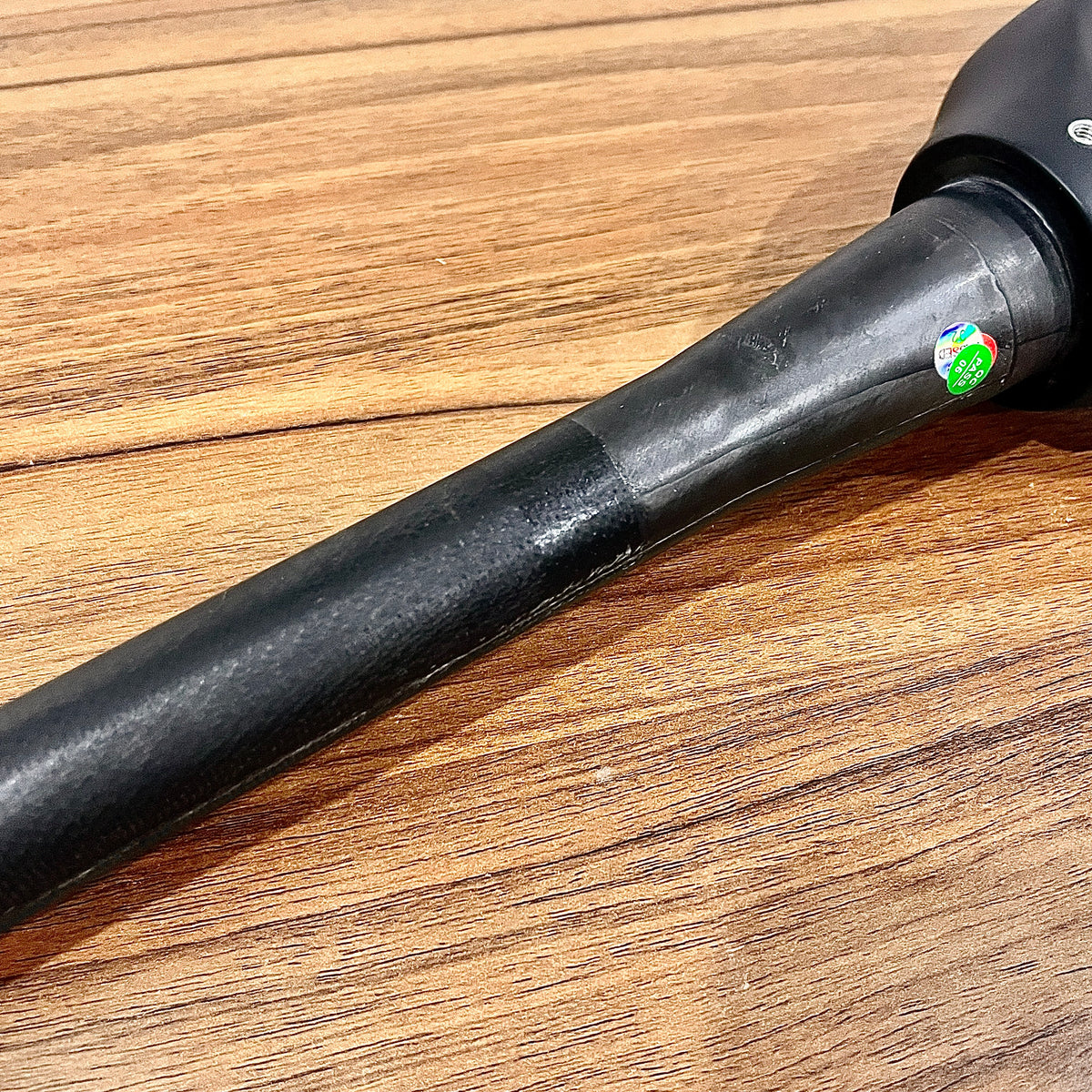

Diamètre du pivot de fourche : 28,6 mm, 39,8 mm dans la partie conique inférieure

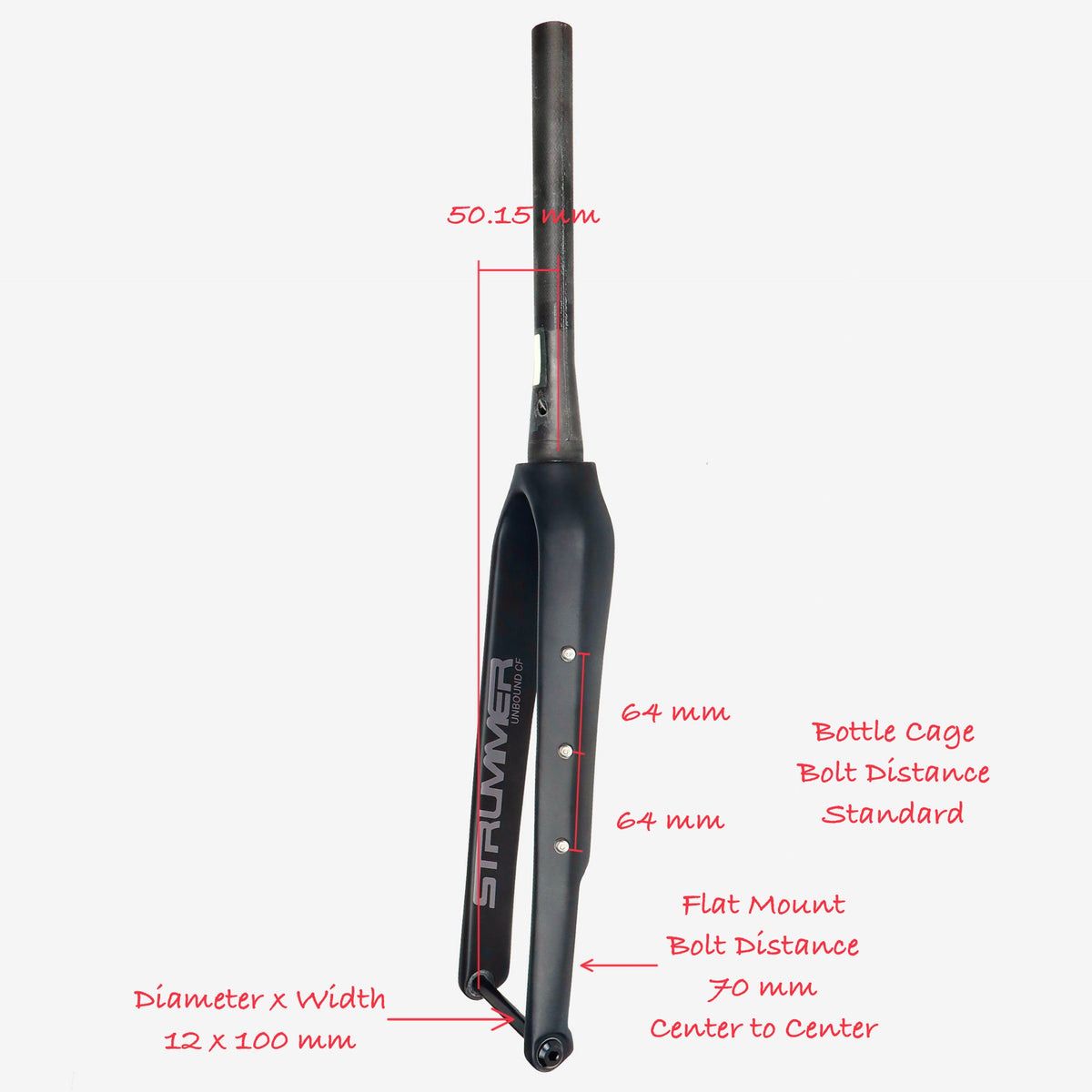

Fixations supplémentaires : 3 boulons de chaque côté (espacement de 64 mm entre les boulons, standard pour porte-bidon)
Géométrie du Strummer Unbound CF
| Caractéristiques | 490 | 520 | 550 |
|---|---|---|---|
| Longueur d’insertion de la tige de selle | 180 mm | 220 mm | 250 mm |
| Reach | 374,1 mm | 377,5 mm | 386 mm |
| Longueur effective du tube supérieur | 535 mm | 550 mm | 575 mm |
| Stack | 542,6 mm | 563,4 mm | 598,6 mm |
| Empattement | 1.008,9 mm | 1.014,5 mm | 1.029,6 mm |
| Longueur des bases | 430 mm | 430 mm | 430 mm |
| Distance axe-axe avant | 593,8 mm | 599,4 mm | 614,5 mm |
| Abaissement du boîtier de pédalier | 70 mm | 70 mm | 70 mm |
| Hauteur du boîtier de pédalier | 285 mm | 285 mm | 285 mm |
| Angle du tube de selle | 73,5° | 73° | 72,5° |
| Angle du tube de direction | 71° | 71,5° | 72° |
| Longueur du tube de selle | 490 mm | 520 mm | 550 mm |
| Longueur du tube de direction | 120 mm | 140 mm | 175 mm |
| Hauteur d’enjambement avec pneus 700 × 50c | 776,4 mm | 793,4 mm | 833,4 mm |
| Hauteur d’enjambement avec pneus 650B × 2,1 pouces | 766,4 mm | 783,4 mm | 823,4 mm |
| Déport de fourche | 50 mm | 50 mm | 50 mm |
| Distance axe-couronne | 399 mm | 399 mm | 399 mm |
| Déport | 69,3 mm | 66,1 mm | 62,7 mm |
Guide des tailles
| Taille | Taille recommandée du cycliste | Longueur minimale estimée de l’entrejambe |
|---|---|---|
| 490 / Small | 165–174 cm | Environ 79 cm |
| 520 / Medium | 172–180 cm | Environ 81 cm |
| 550 / Large | 180–186 cm | Environ 85 cm |
Les plages de taille se chevauchent, car le choix dépend aussi de la longueur de l’entrejambe, du torse et des bras, de la souplesse ainsi que de la position de conduite souhaitée.
Privilégiez la longueur de l’entrejambe et la hauteur d’enjambement. À titre indicatif, prévoyez environ 20–30 mm entre l’entrejambe et le tube supérieur lorsque vous êtes debout au-dessus du vélo.
Si votre taille se situe dans une plage de chevauchement :
-
Choisissez une taille inférieure pour une position plus basse et une maniabilité plus vive.
-
Choisissez une taille supérieure pour une position plus relevée à l’avant et une conduite plus stable.
La taille de la potence, la longueur des manivelles, la largeur du guidon, le nombre d’entretoises et la position de la selle peuvent aussi influer sur le confort et la position de conduite.
Exemples de vélos/cadres compatibles avec la fourche Strummer Unbound CF (pivot conique)
Cadre Strummer Unbound CF en carbone pour gravel (2024)
Polygon Bend R2 (2024)
Informations B2B (pour les revendeurs)
Contenu par carton : 1 pièce
Fourche Unbound sur Java Wahoo 2026
La fourche Unbound peut être utilisée si le vélo est compatible avec une fourche à pivot conique. Vérifiez le jeu de direction et la cuvette de fourche, le moyeu avant avec axe traversant de 12×100 mm, le frein à fixation flat mount ainsi que la géométrie de la fourche. Pour vous assurer qu’elle peut être montée sur votre vélo, faites vérifier la compatibilité chez le revendeur le plus proche.
Contenu du colis
Le contenu du colis dépend de l’option choisie. Vérifiez la variante et le contenu du colis avant l’achat ; l’option cadre seul ne comprend pas la fourche.
Surly Midnight Special
La compatibilité de la fourche Unbound avec le Surly Midnight Special doit d’abord être vérifiée. Vérifiez le pivot et le jeu de direction, l’axe, la fixation de frein, la distance axe-couronne, le déport ainsi que le dégagement des pneus. Nous recommandons de faire vérifier la compatibilité chez votre revendeur le plus proche avant le montage.
Fourche Unbound pour Marin Nicasio 1
La compatibilité de la fourche Unbound avec le Marin Nicasio 1 doit être vérifiée chez un revendeur. Assurez-vous que le cadre est compatible avec un pivot conique, que le jeu de direction convient, que le moyeu avant est de 12×100 mm, que le frein est à fixation flat mount et que le dégagement ainsi que la géométrie de la fourche conviennent.
Monter une fourche Unbound sur un autre cadre
Vérifiez la compatibilité du pivot, de la cuvette de fourche, de la longueur du pivot, de l’axe, de la fixation de frein, de la taille de roue, du dégagement des pneus et de la géométrie de la fourche avec le cadre. Pour vous assurer que la fourche Unbound peut être montée sur un autre cadre, demandez conseil à un revendeur.
Pièce de rechange compatible
| SKU | Nom de l’article | Lien |
|---|---|---|
| CLAMP-00039 | Collier de selle Strummer Traverse CF2 / Unbound CF | Voir le produit |
