للحصول على خيار الجيل الأحدث، راجع محور Strummer HR-360 Ratchet Gen-2. قد تختلف المواصفات والتوافق.

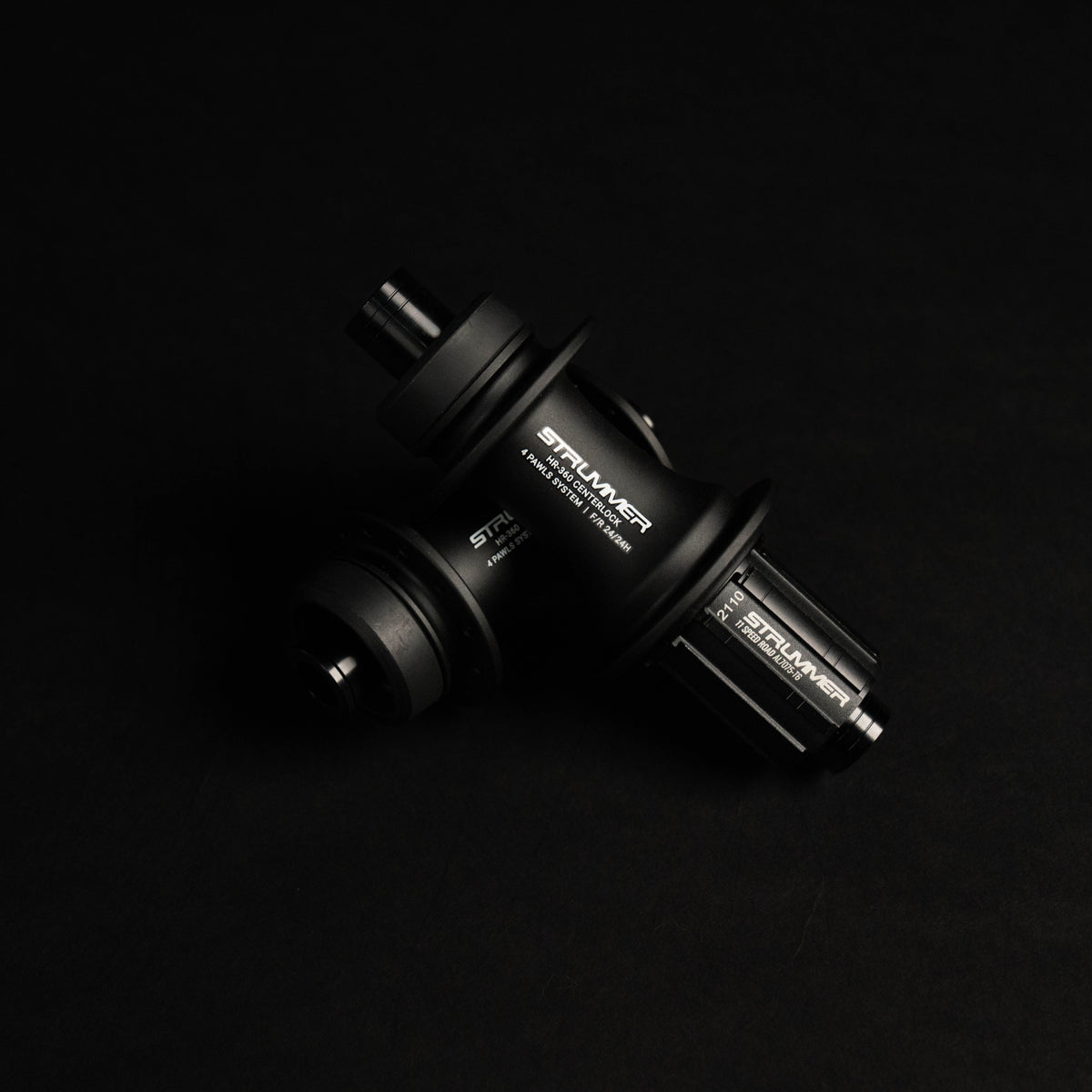

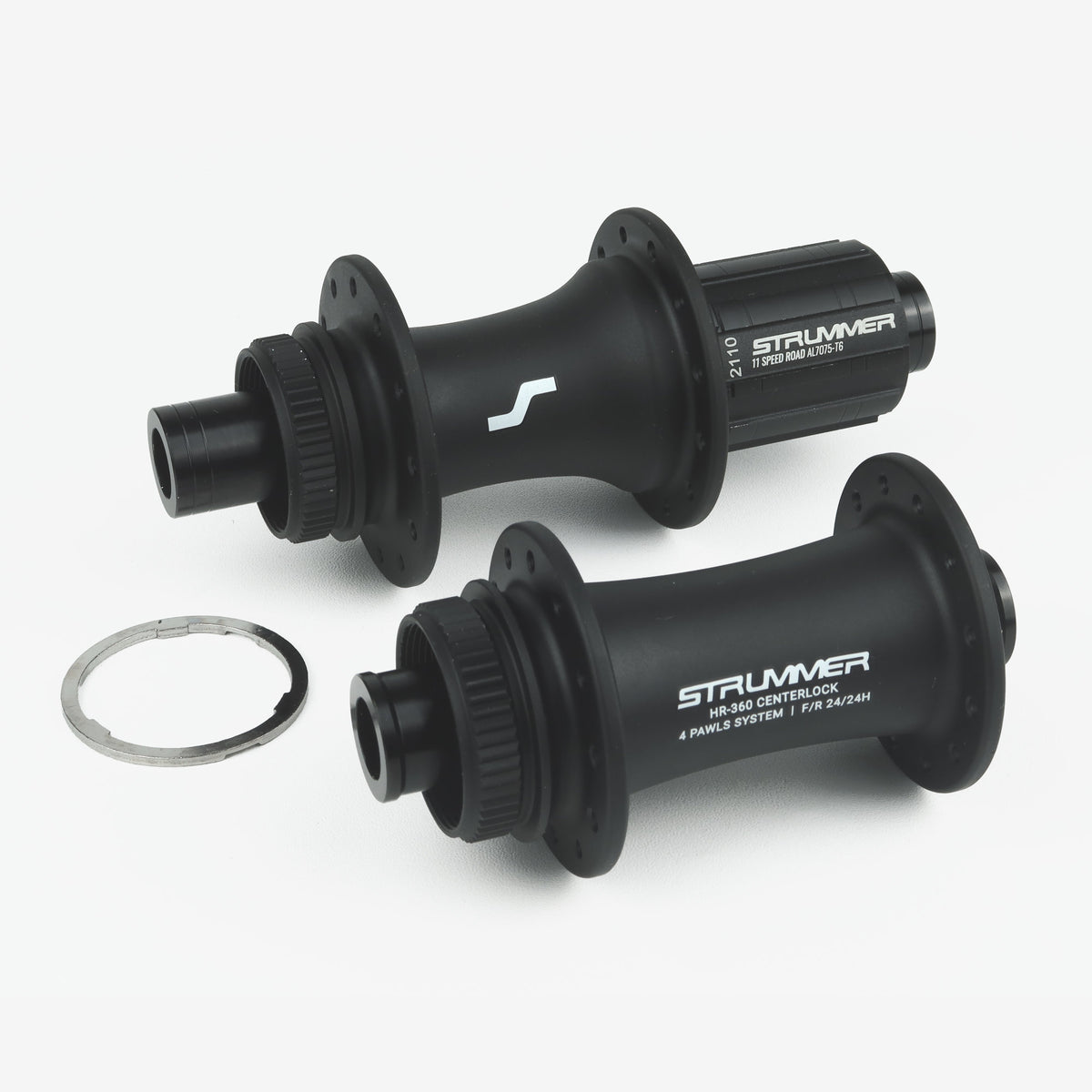

صُمّم لتحقيق أداء عالٍ على الطرق المعبدة مع الحفاظ على المتانة لمواجهة ظروف الطرق الحصوية، ويُعد Strummer HR-360 Centerlock خيارًا مثاليًا لدراجات الطرق المزودة بفرامل قرصية ودراجات الطرق الحصوية.
باستخدام آلية 4 pawls مع 48 نقطة تعشيق (7.5°)، يوفر هذا المحور نقلًا سريع الاستجابة وفعالًا للقوة من الدواسات إلى العجلة، ما يجعل التسارع أسرع وأكثر ثباتًا.
يُنتج بدقة عالية باستخدام مزيج من مادتي AL6061-T6 وAL7075-T6، ثم يخضع لعمليات تشطيب وأنودة وفق معايير Strummer العالية، مما يضمن المتانة والمظهر الفاخر.
مواصفات المنتج
| المواصفات | التفاصيل |
|---|---|

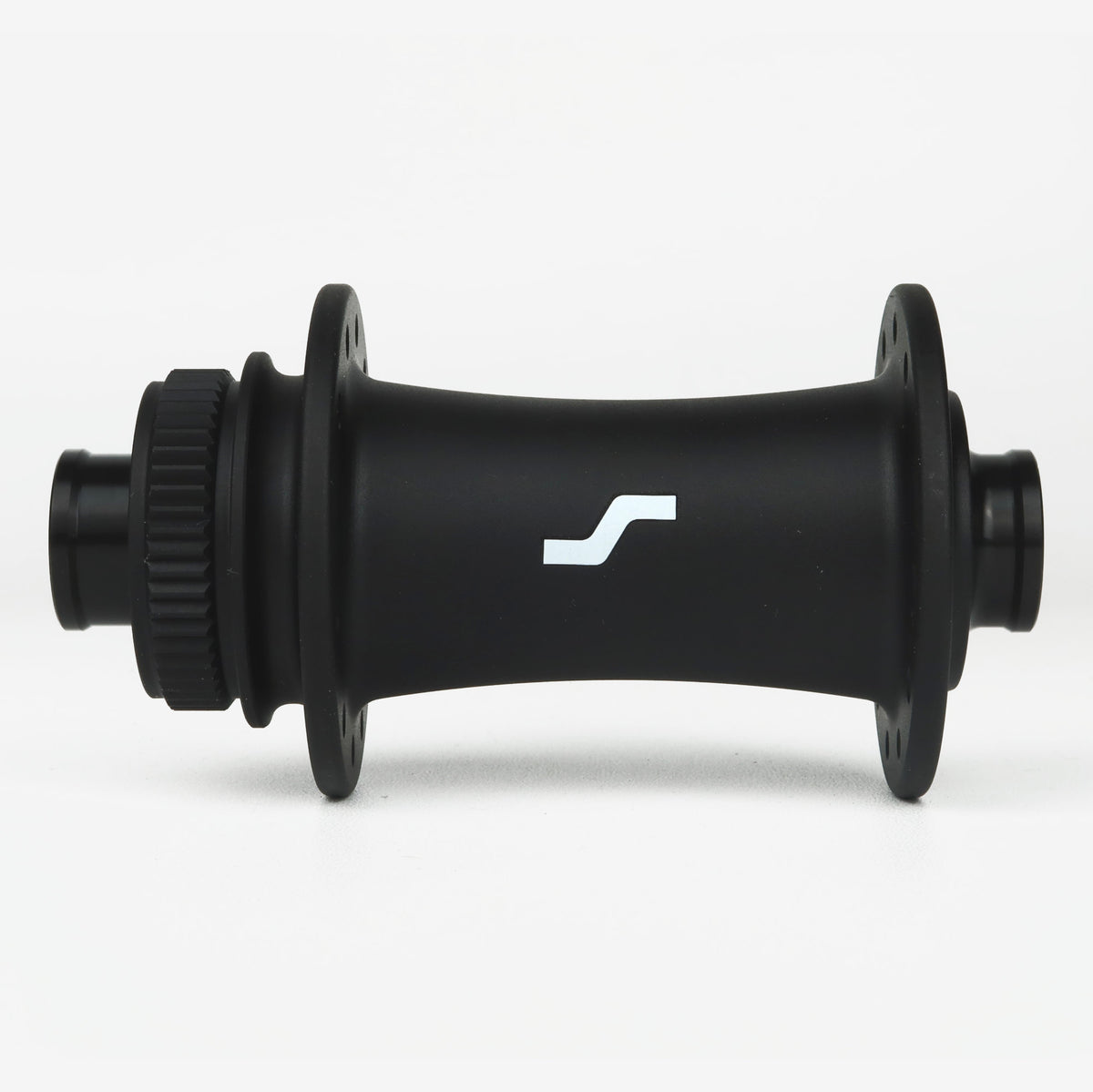

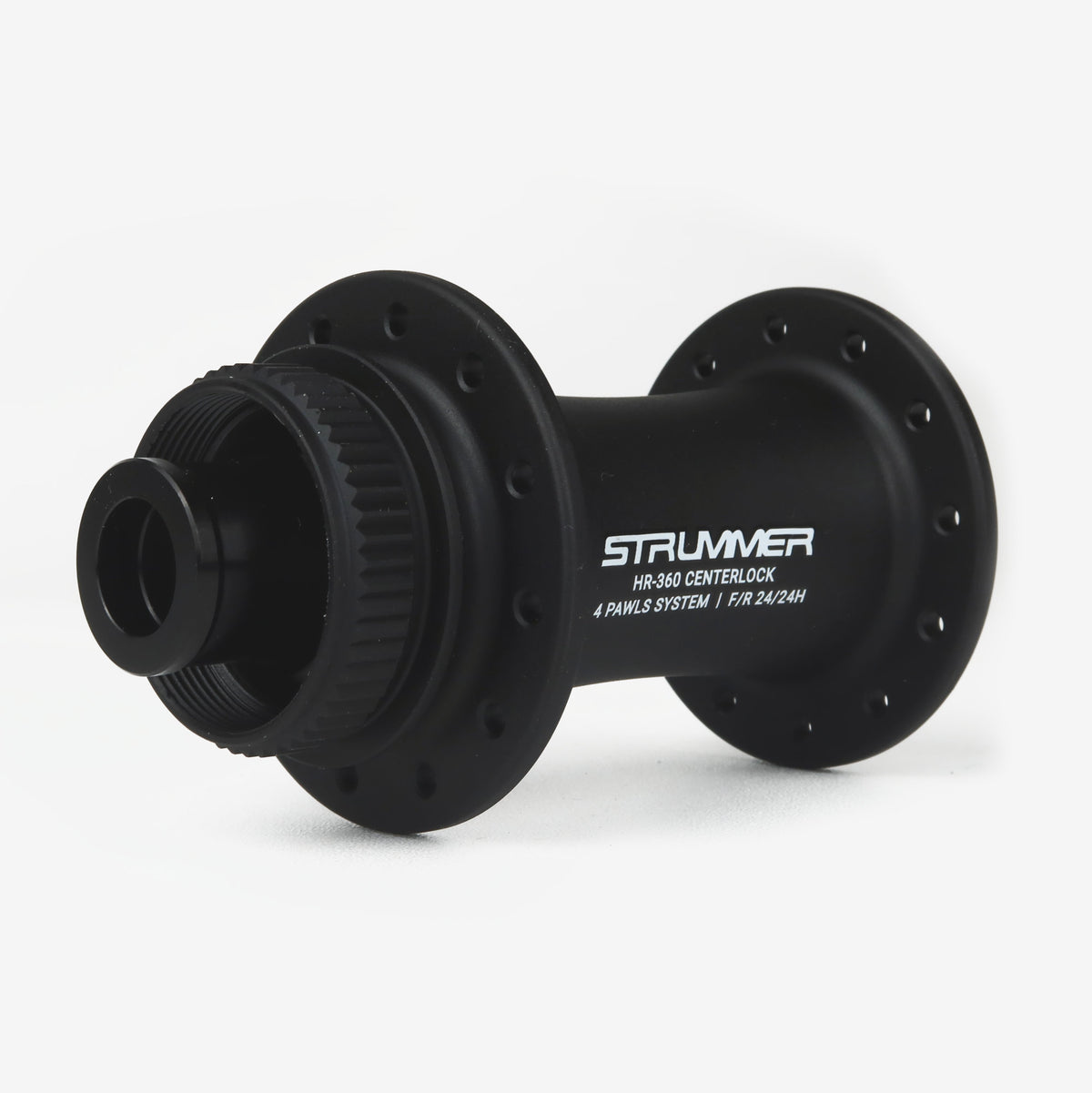

| المحور الأمامي | Ø12 × 100 مم، 130 جم |

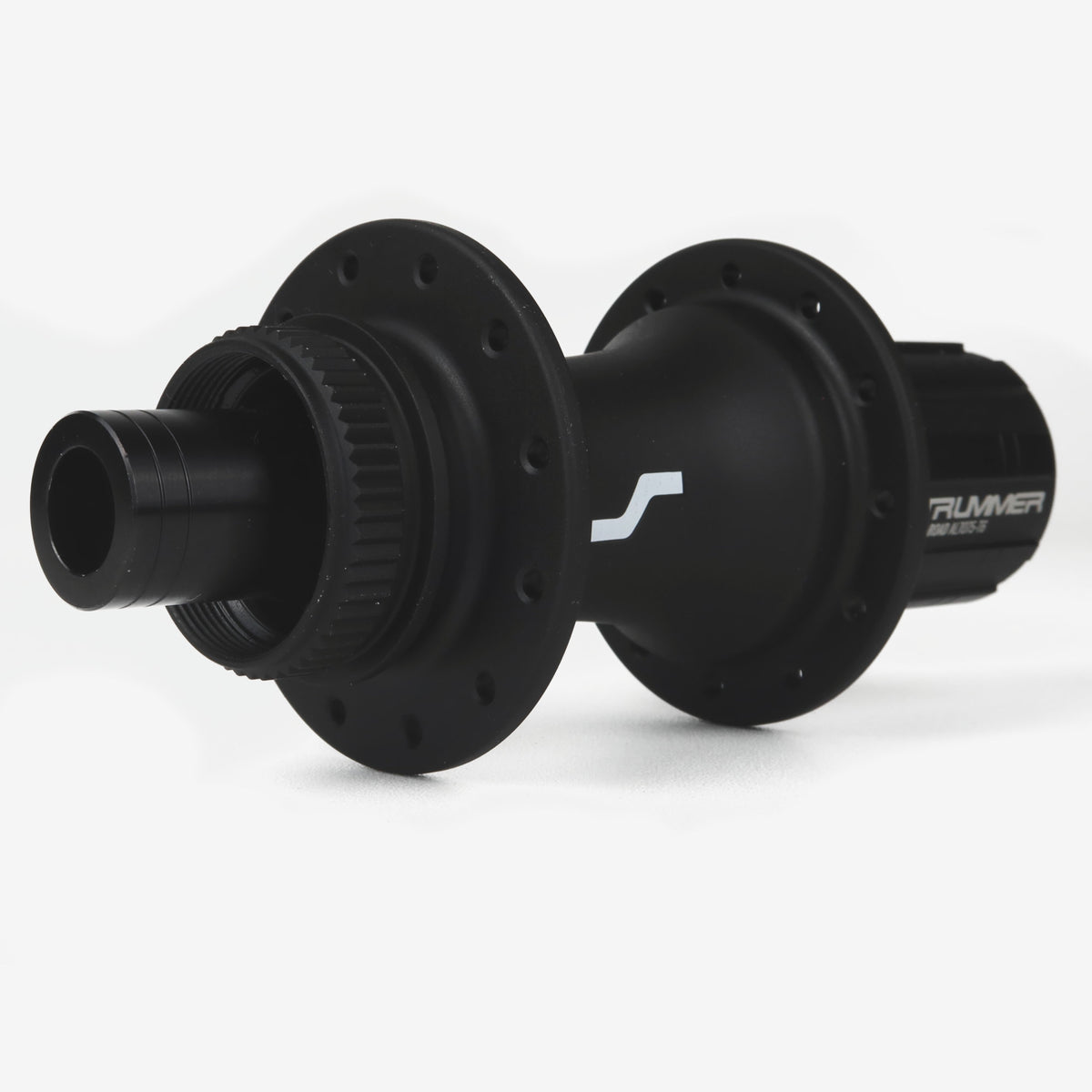

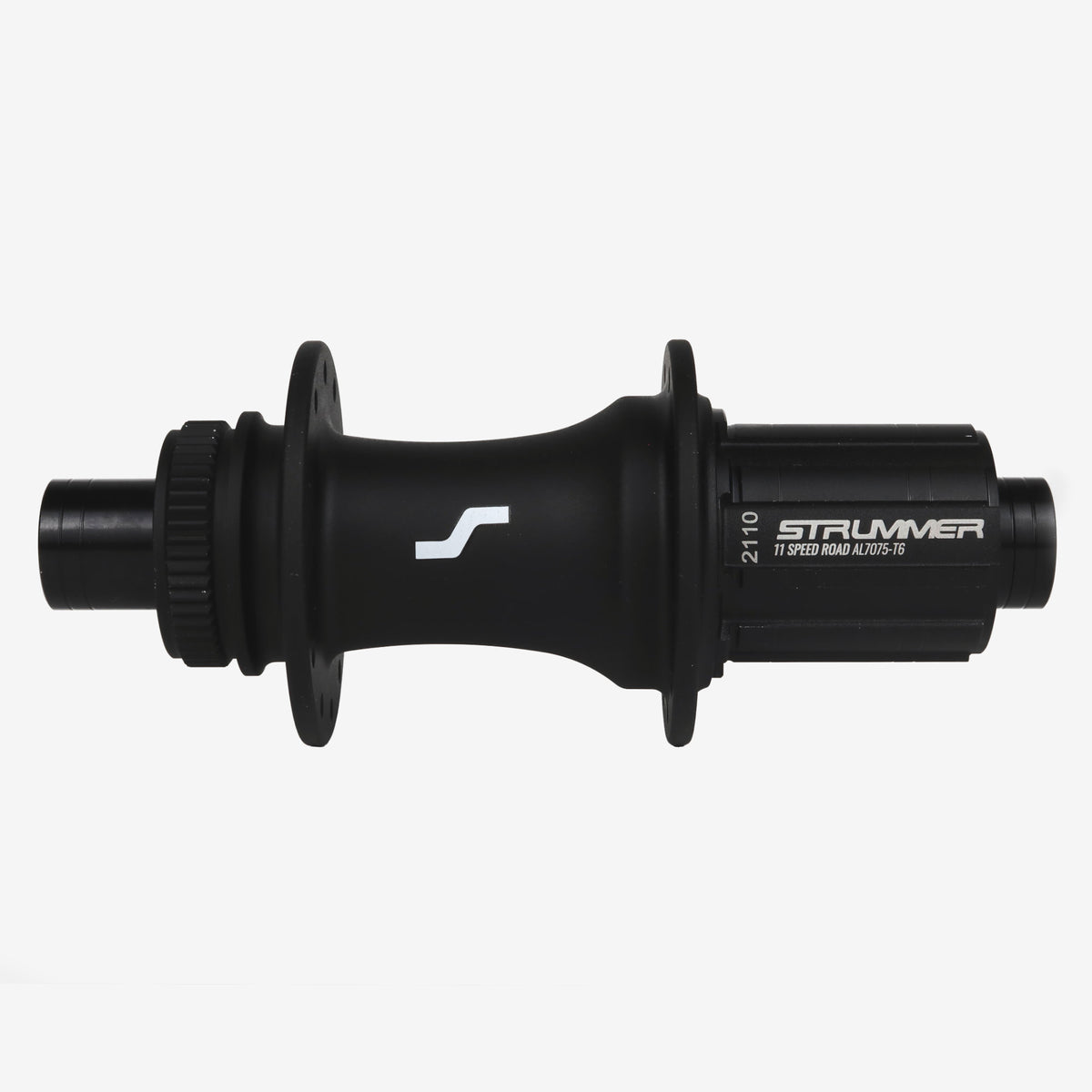

| المحور الخلفي | Ø12 × 142 مم، 242 جم |
| توافق الأسلاك | أسلاك دائرية 14G |
| توافق الكاسيت | HG Road |
| نظام المكابح | قرص Centerlock |
| المادة | هيكل AL6061-T6 ومحور AL7075-T6 |
| المحامل | محملان أماميان و4 محامل خلفية محكمة الإغلاق |
| نقاط التعشيق | 48 نقطة |
| زاوية التعشيق | 7.5° |
المحامل البديلة
| الموضع | رمز المحمل | الكمية |
|---|---|---|
| المحور الأمامي | لم يتم التأكيد بعد | لم يتم التأكيد بعد |
| المحور الخلفي | 6902-2RS | قطعتان |
| جسم الفريهب | 15267-2RS | قطعتان |
طابق الرمز والأبعاد ومانع التسرب مع المحمل القديم قبل الشراء. يُعد Hybrid Ceramic خيار ترقية إذا كان النوع والمقاس متوافقين.
قطع الغيار والأدوات المتاحة
- محوّل فرامل قرصية Strummer Centerlock إلى 6-Bolt
- حلقة تثبيت Strummer Centerlock
- مفتاح محور الحركة السفلية Strummer BBT-HT2 (لتركيب حلقة التثبيت)
- شحم Strummer الخاص بالسقاطة وآلية Pawl
- غطاء طرفي 9 × 100 مم (أمامي)
- غطاء طرفي 10 × 135 مم (خلفي)
- غطاء طرفي 10 × 142 مم (خلفي)
- حلقة تثبيت بلاستيكية لآلية Pawl
- مانع تسرب مطاطي لجسم الفريهب
(القطر الخارجي 39.5 مم × القطر الداخلي 32.6 مم × السماكة 3 مم)
توافق الدراجات
(الدليل مبني على مقاسات الإطار والشوكة. يُرجى التحقق مرة أخرى قبل التركيب.)
UNITED
- United Gavriil (2021) — تركيب مباشر
- United Sterling R1 Disc (2021–2022) — تركيب مباشر
- United Sterling R2 Disc (2021–2022) — تركيب مباشر
POLYGON
- Polygon Bend R2 (2021) — تركيب مباشر
- Polygon Bend R5 (2021) — تركيب مباشر
- Polygon Strattos S5 Disc (2021–2022) — تركيب مباشر
- Polygon Strattos S7 Disc (2021–2022) — تركيب مباشر
- Polygon Strattos S8 Disc (2021–2022) — تركيب مباشر
ملاحظات مهمة
- قائمة التوافق إرشادية فقط (خصوصًا لمقاس المحور وعرض الإطار/الشوكة)
- قد يلزم استخدام أسلاك أو طوق عجلة جديد عند استبدال المحور فقط
معلومات B2B (للتجار)
يختلف محتوى كل صندوق حسب الإصدار:
- أمامي وخلفي (20/24H) (SKU: HUB-00115MTBK): 20 مجموعة
- أمامي وخلفي (24/24H) (SKU: HUB-00098MTBK): 20 مجموعة
- أمامي وخلفي (28/28H) (SKU: HUB-00109MTBK): 20 مجموعة
- أمامي وخلفي (32/32H) (SKU: HUB-00099MTBK): 20 مجموعة
- أمامي (20H) (SKU: HUB-00117MTBK): 20 قطعة
- أمامي (24H) (SKU: HUB-00118MTBK): 20 قطعة
- أمامي (28H) (SKU: HUB-00124MTBK): 20 قطعة
ملاحظات صيانة المحور الخلفي (الفريهب)
يعمل الشحم على تزييت الأجزاء المتلامسة في آلية الفريهب بالمحور الخلفي، مما يساعد على تقليل الاحتكاك والتآكل. لا يُنصح بإزالة الشحم بالكامل لمجرد الحصول على صوت أعلى. من دون تزييت كافٍ، قد تتآكل المكونات أو تتلف بسرعة أكبر، ما يقلل من عمرها الافتراضي. استخدم نوع وكمية مادة التزييت وفق توصيات صيانة المنتج.
صيانة HR-360 ذي 4 آليات Pawl
لا تتطلب إزالة حلقة القيادة أداة خاصة؛ إذ يمكن سحب الحلقة أو رفعها بحذر. تُباع حلقة تثبيت آلية Pawl البديلة بشكل منفصل، ويكفي ضغطها في مكانها لتركيبها. للحصول على مساعدة في الفحص أو التركيب، يُرجى زيارة أقرب وكيل.
المحور البديل
المحور البديل لإصدار HR-360 ذي 4 آليات Pawl غير متاح حاليًا. لا يجوز اعتبار محور محور السقاطة متوافقًا مع إصدار 4 آليات Pawl.
Polygon Path 3
يمكن تركيب HR-360 4-Pawl Gen-1 على Polygon Path 3 باستخدام أغطية طرفية أمامية QR 9×100 مم وخلفية QR 10×135 مم المتوافقة مع جيل المحور المذكور. تُباع الأغطية الطرفية بشكل منفصل. تحقّق من معيار الدراجة والقرص وعدد ثقوب الطوق قبل التركيب.
مراجع المحوّلات المتوافقة
تُباع المحوّلات والأغطية الطرفية التالية بشكل منفصل. طابق الطراز والجيل وموضع المحور ومعيار الشوكة/الإطار وتكوين الفريهب قبل الشراء.
| المحوّل / الغطاء الطرفي | الوظيفة والتوافق |
|---|---|
|
محوّل المحور العام الأمامي SKU: ADT-00085BK |
محور من النوع العابر 12×100 مم → QR 9×100 مم؛ اختر الإصدار الأمامي ADT-00085BK. |
|
محوّل المحور العام الخلفي SKU: ADT-00086BK |
محور من النوع العابر 12×142 مم → QR 10×142 مم؛ اختر الإصدار الخلفي ADT-00086BK. يبقى العرض 142 مم، وليس 135 مم. |
|
غطاء طرفي خلفي QR 10×135 مم Gen-1 SKU: ADT-00057BK |
خاص بـ HR-360 Gen-1؛ لا تستخدم إصدار Gen-2. |
| غطاء طرفي خلفي QR 10×142 مم Gen-1 | لـ HR-360 4-Pawl Gen-1. |
