El conjunto de cuadro y horquilla Strummer Unbound CF está diseñado para ofrecer el máximo rendimiento en carreteras lisas (asfalto) y caminos de grava (gravel). Está fabricado con Toray T700 y diseñado con una forma que proporciona mayor resistencia.

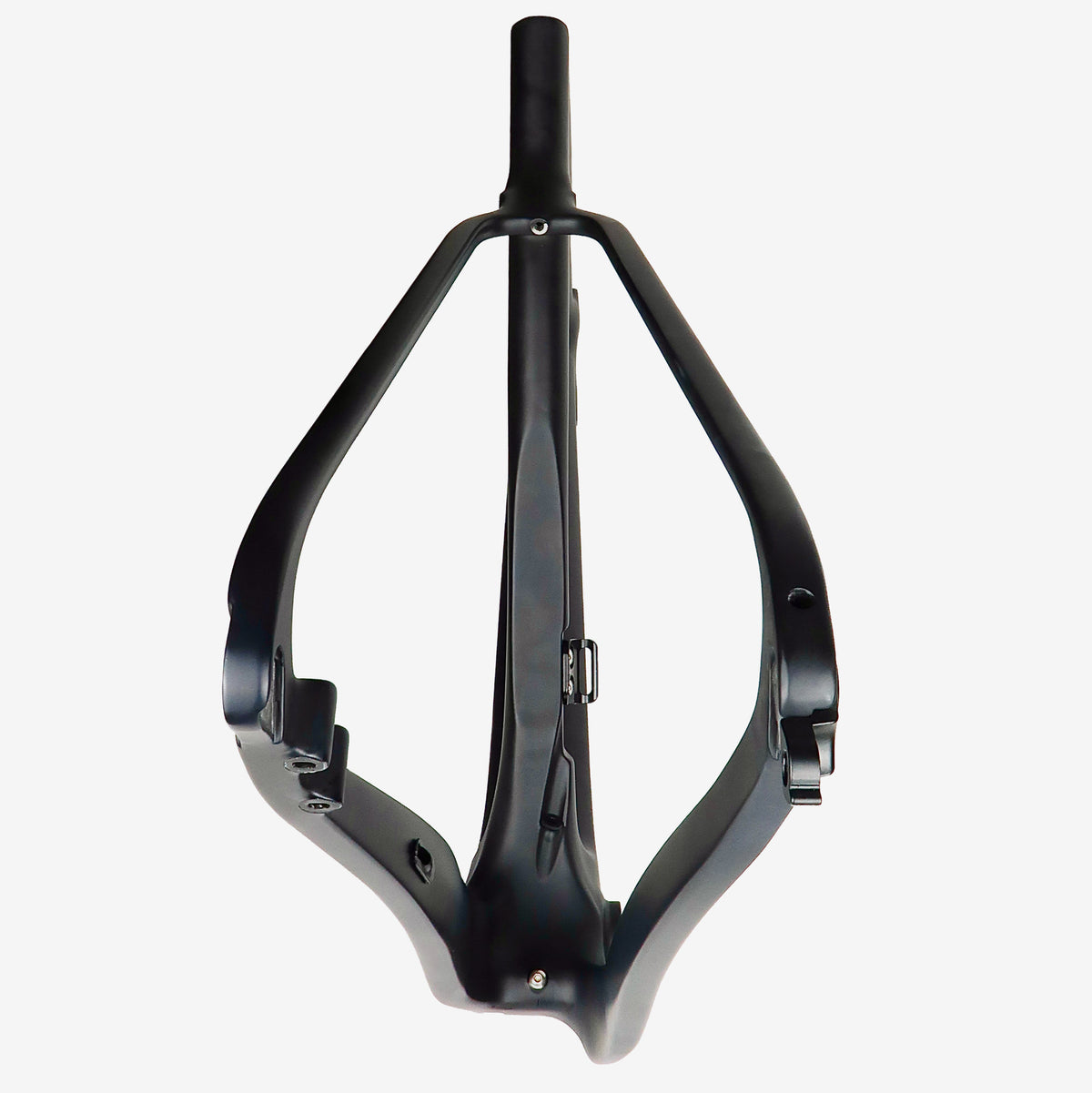

El diseño asimétrico de las vainas aumenta la rigidez en el lado de la transmisión, mejora la estabilidad en el lado opuesto y proporciona más espacio para platos de mayor tamaño. La fabricación monocasco de las secciones delantera y trasera hace que el cuadro sea más preciso y rígido.

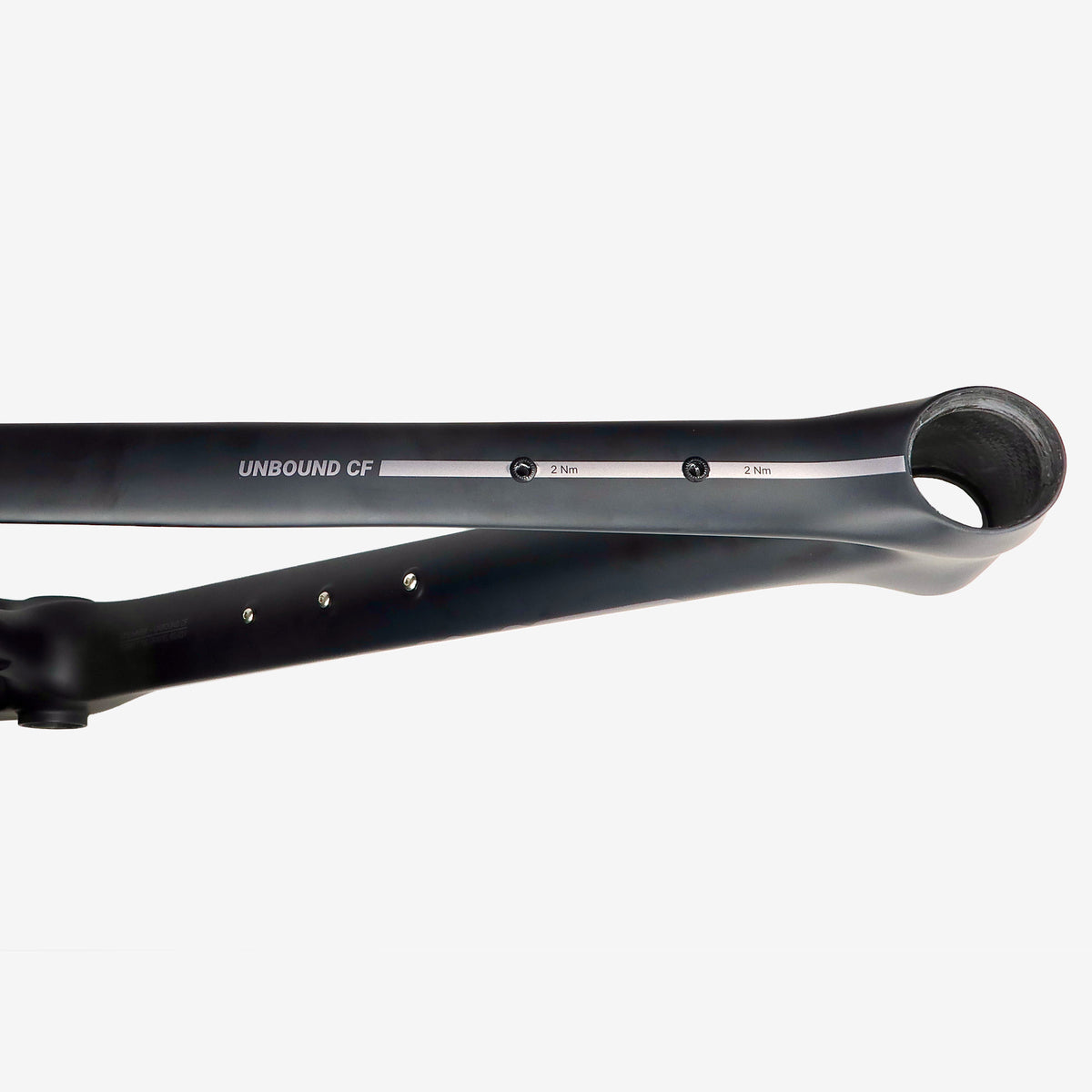

El diseño del tubo superior incorpora una zona de amortiguación de vibraciones que reduce las vibraciones, para ofrecer comodidad al recorrer rutas de gravel.
Variante de solo cuadro, no incluye la horquilla.

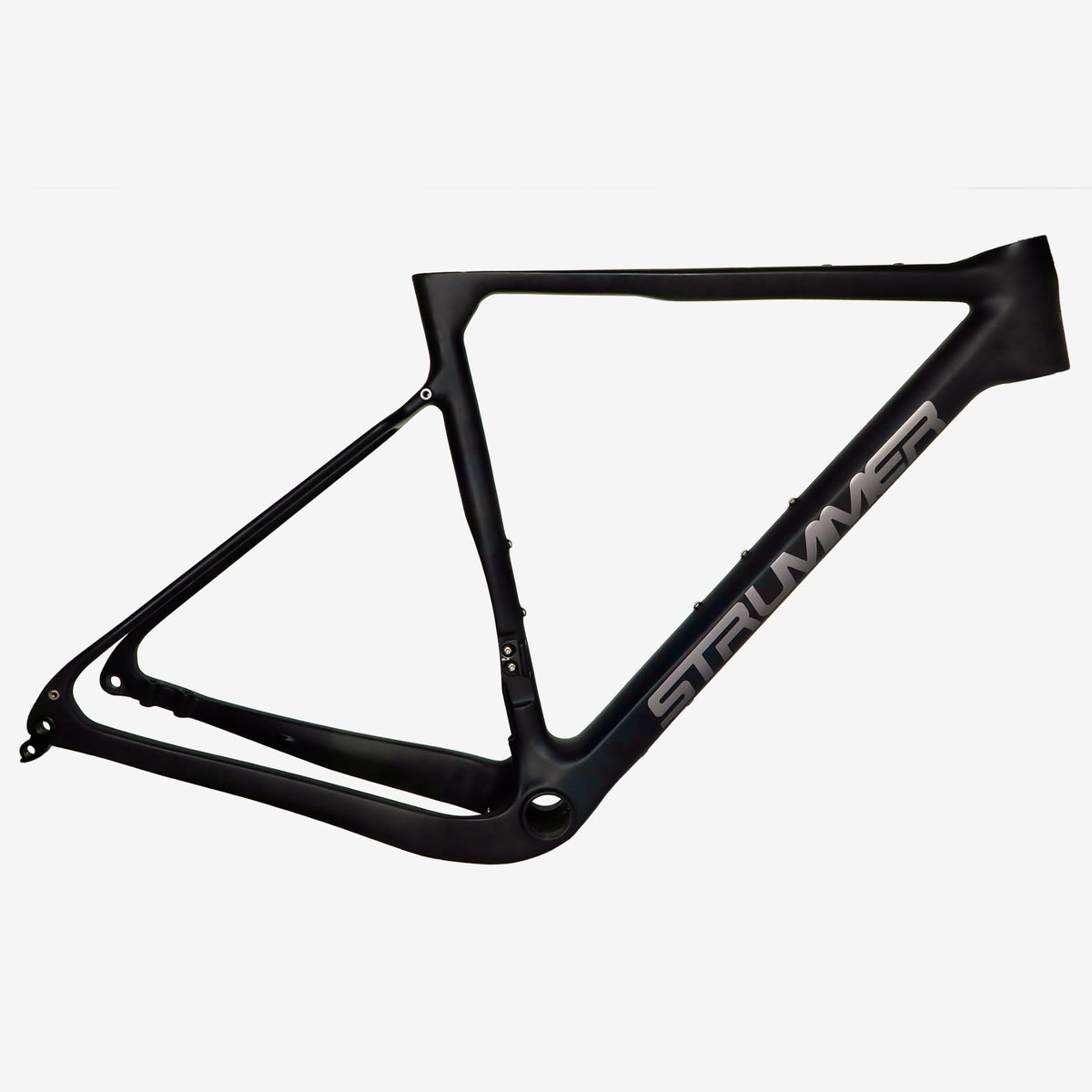

Especificaciones del cuadro Strummer Unbound CF
Tija compatible: 27.2 mm, redonda; se puede usar una tija telescópica con cableado interno.
Material de carbono: T700.
Espacio libre máximo para neumáticos: 700c, ancho de la horquilla 45 mm (delante), ancho del cuadro 50 mm (detrás).
Tamaño de la dirección: diámetro integrado completo de 44/52
Compatibilidad del eje de pedalier: Pressfit 41 mm; se recomienda usar un eje de pedalier roscado Strummer Press

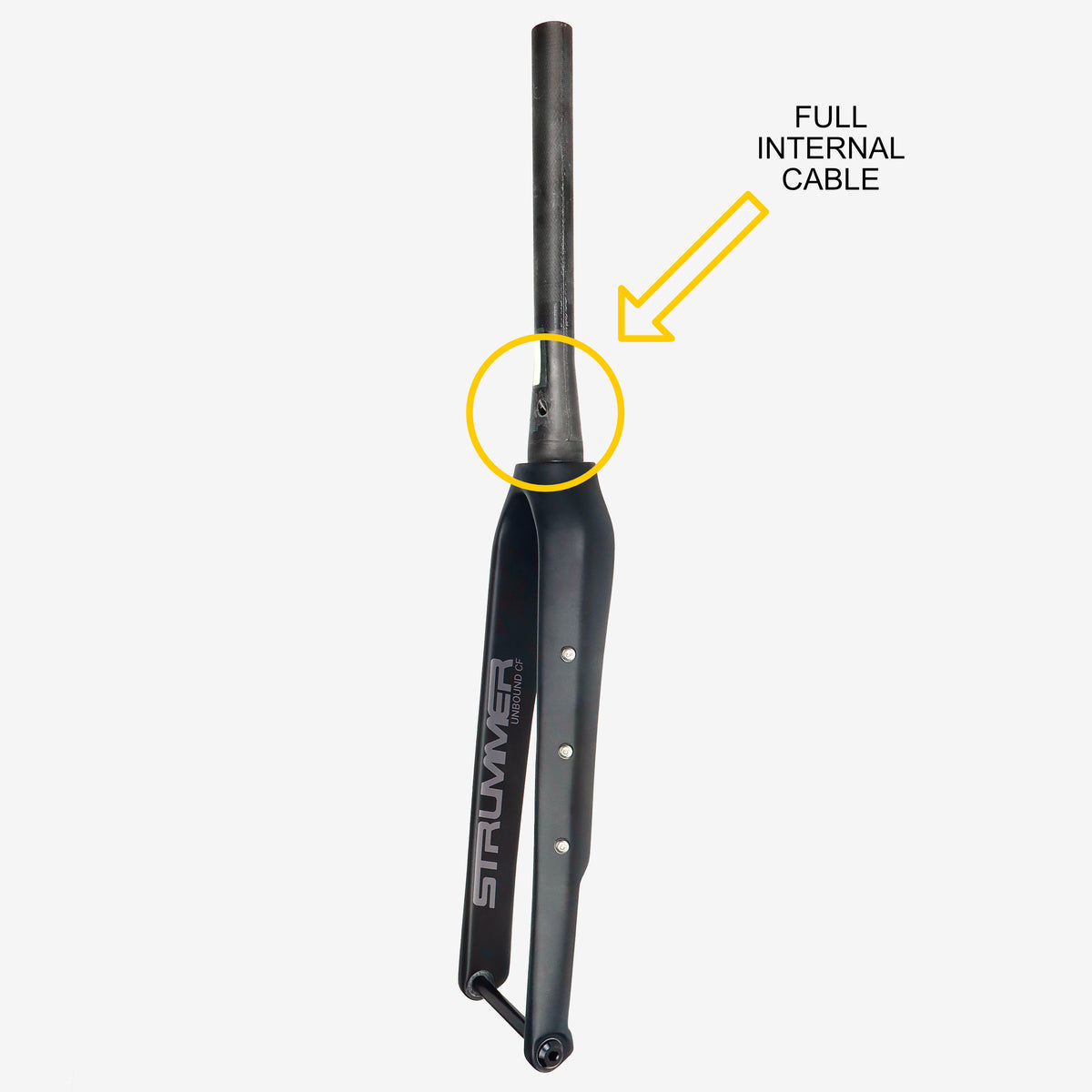

Cableado: todo el cableado del cuadro y la horquilla es interno

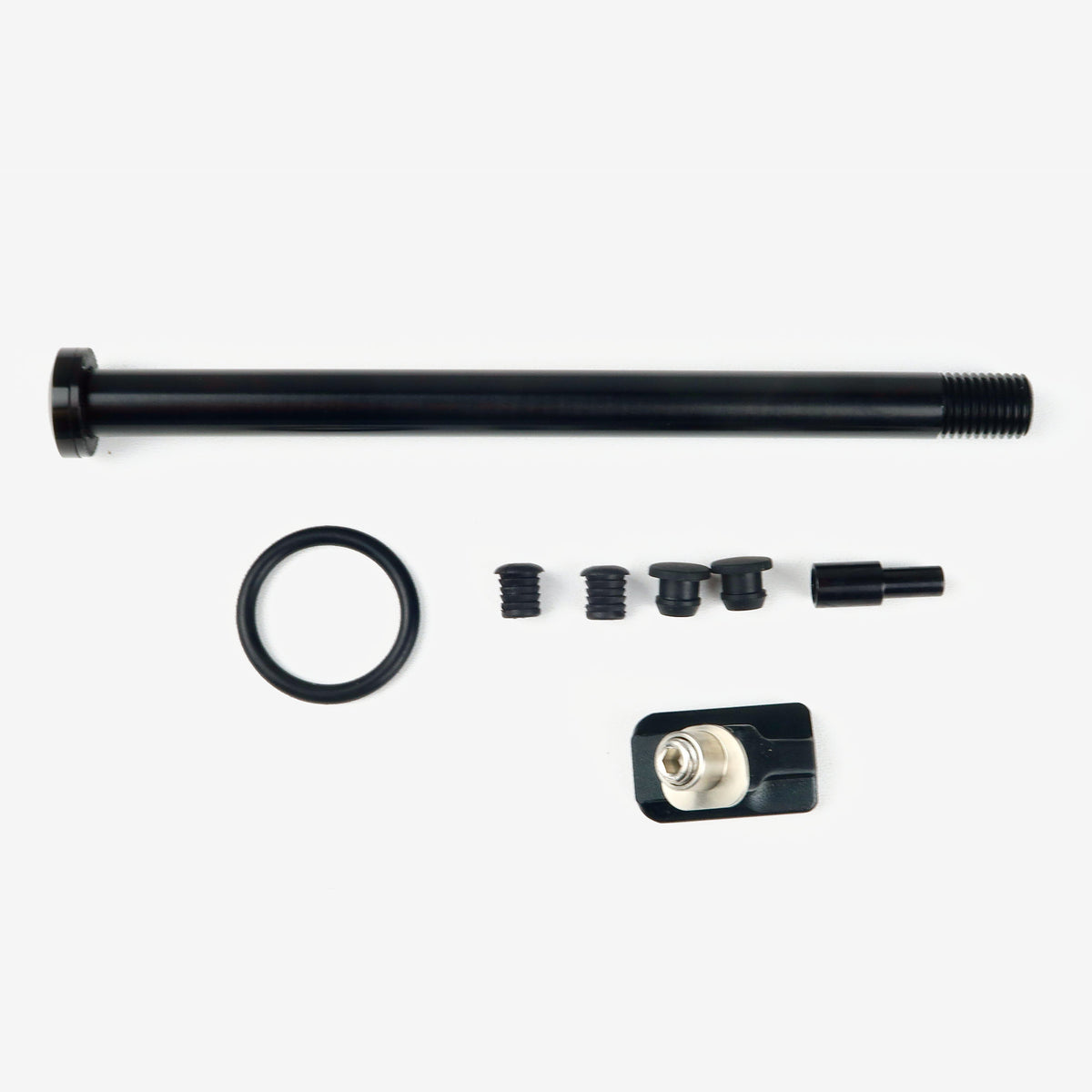

Peso: horquilla con cableado interno y eje pasante delantero de 12x100 (530 gramos), componentes del cuadro y eje pasante de 12x142 (74 gramos), dirección de 170 gramos, solo el cuadro ST490/ST520 (1040/1090 gramos). Peso total ST490/ST520 (1814/1864 gramos).
Nota: Debido a que el cuadro y la horquilla de carbono se fabrican a mano, puede haber diferencias de peso entre productos.

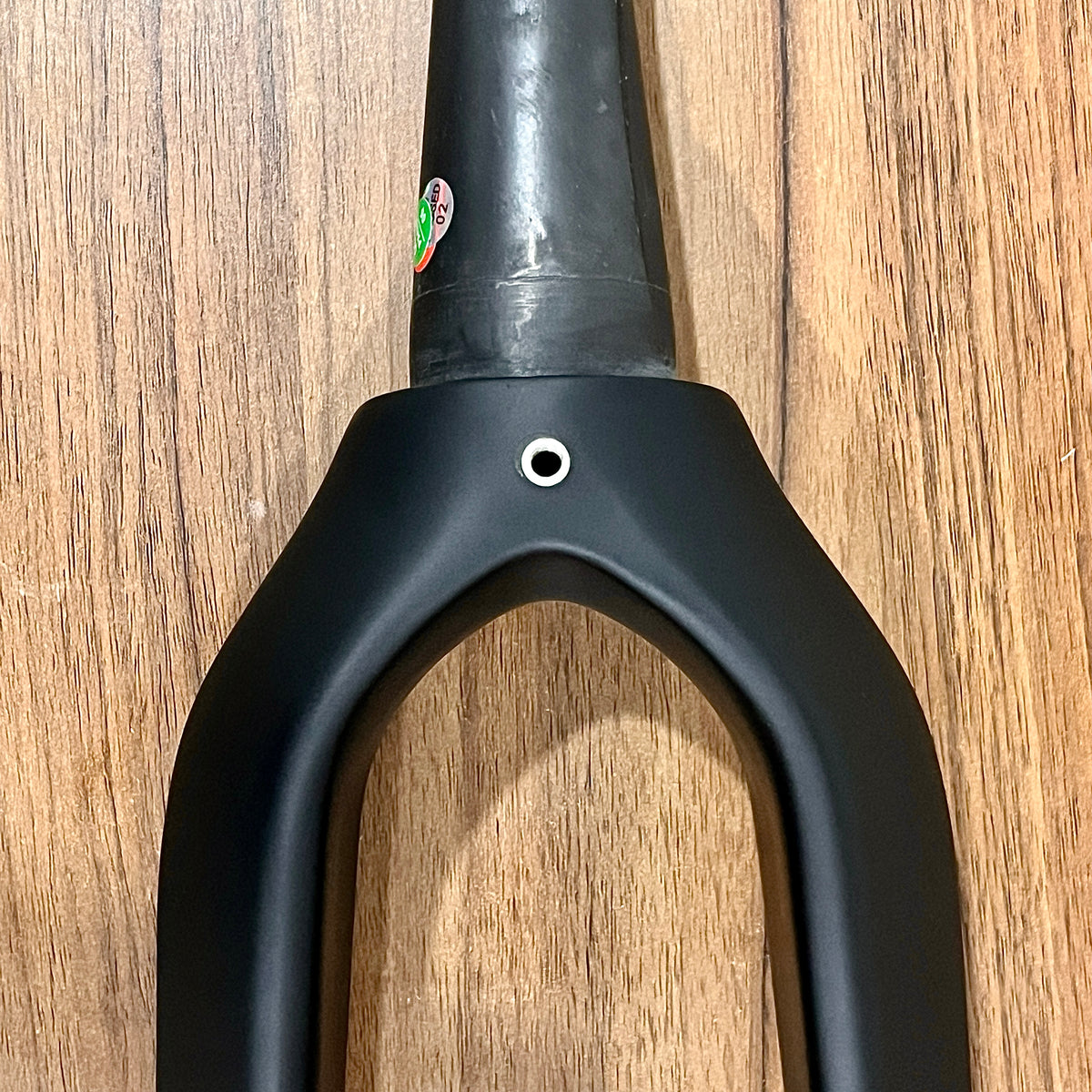

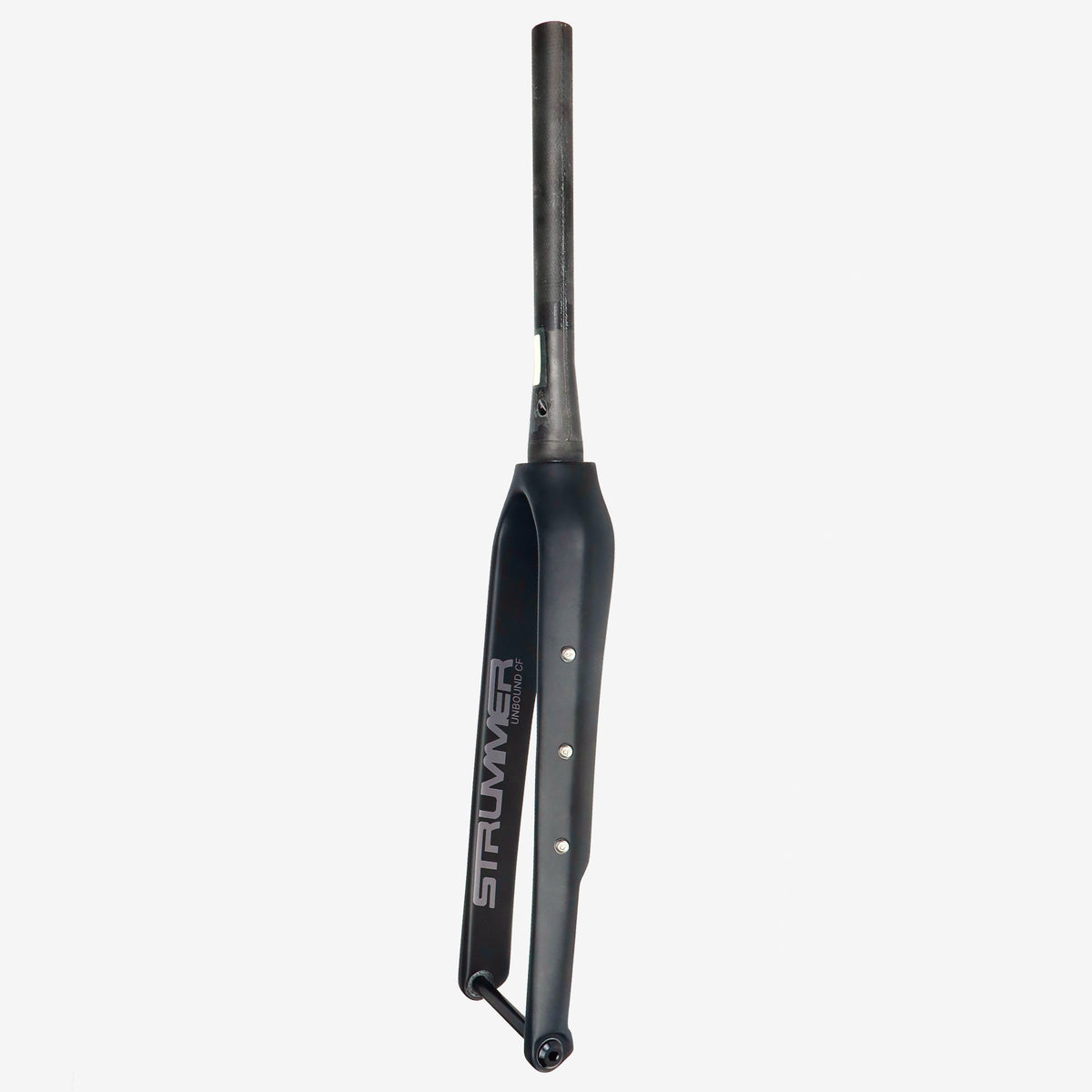

Especificaciones de la horquilla Strummer Unbound CF

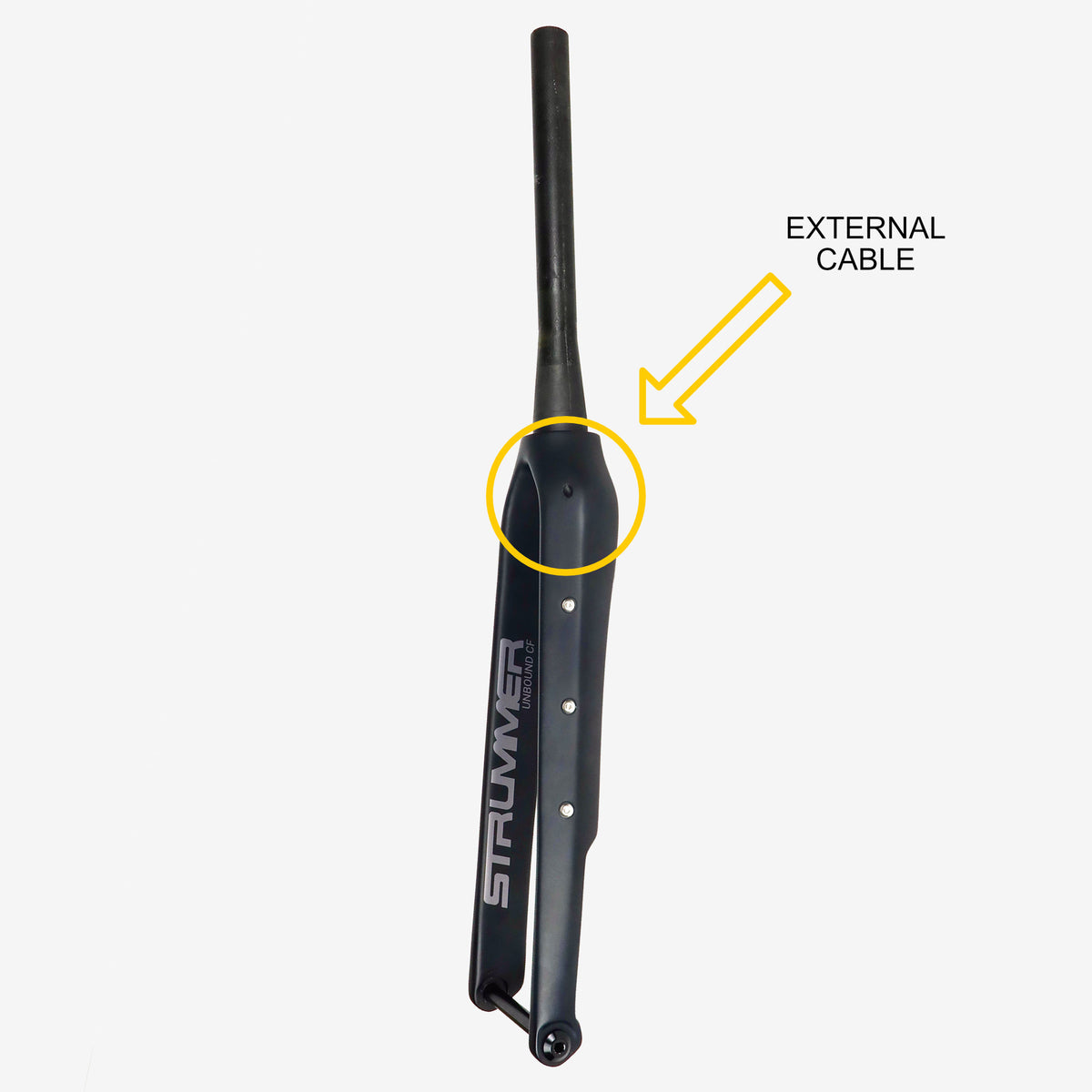

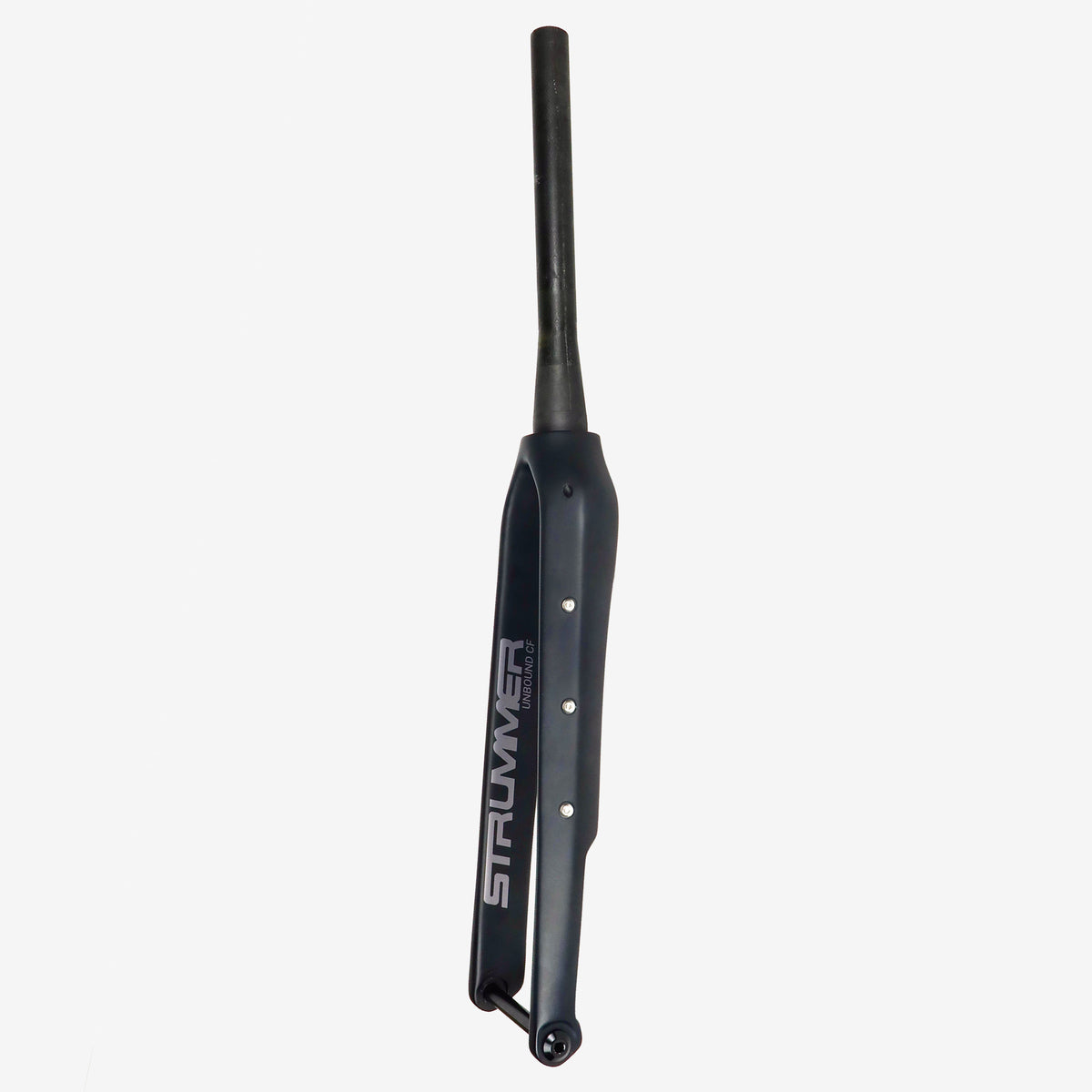

Peso (incluye 6 pernos y eje pasante): 530 gramos (cableado interno), 530 gramos (cableado externo). El peso será menor después de cortar el tubo de dirección según sea necesario.
Material: fibra de carbono Toray T700
Tamaño de neumático compatible: máximo 700c (ancho máximo de 45 mm, neumáticos tipo carretera; el dibujo del neumático puede afectar el espacio libre)
Sistema de frenos: freno de disco (Flat Mount)

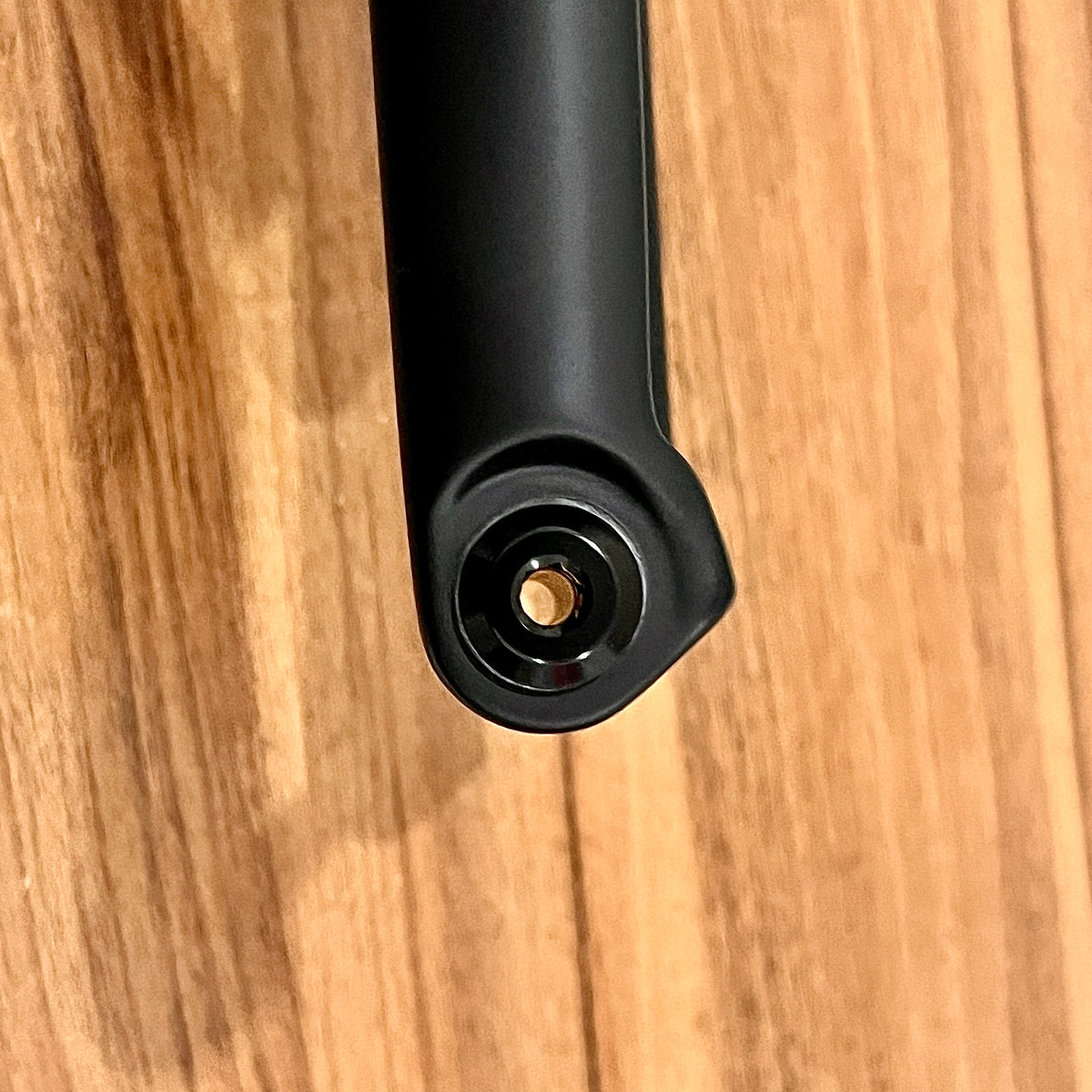

Tamaño de buje compatible: 12x100 mm (eje pasante)

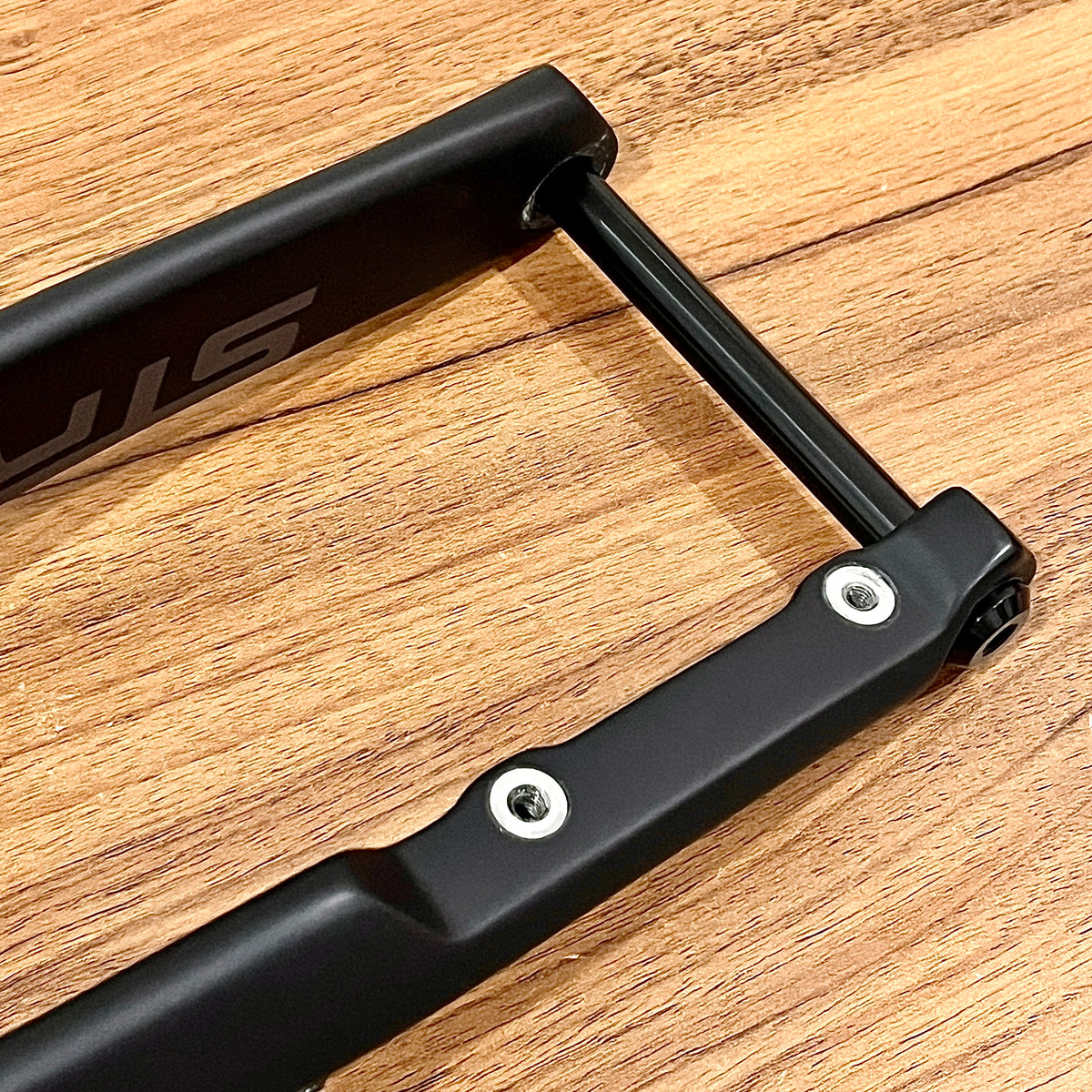

Eje pasante: 125 mm de longitud total, P1.5 (11 mm)

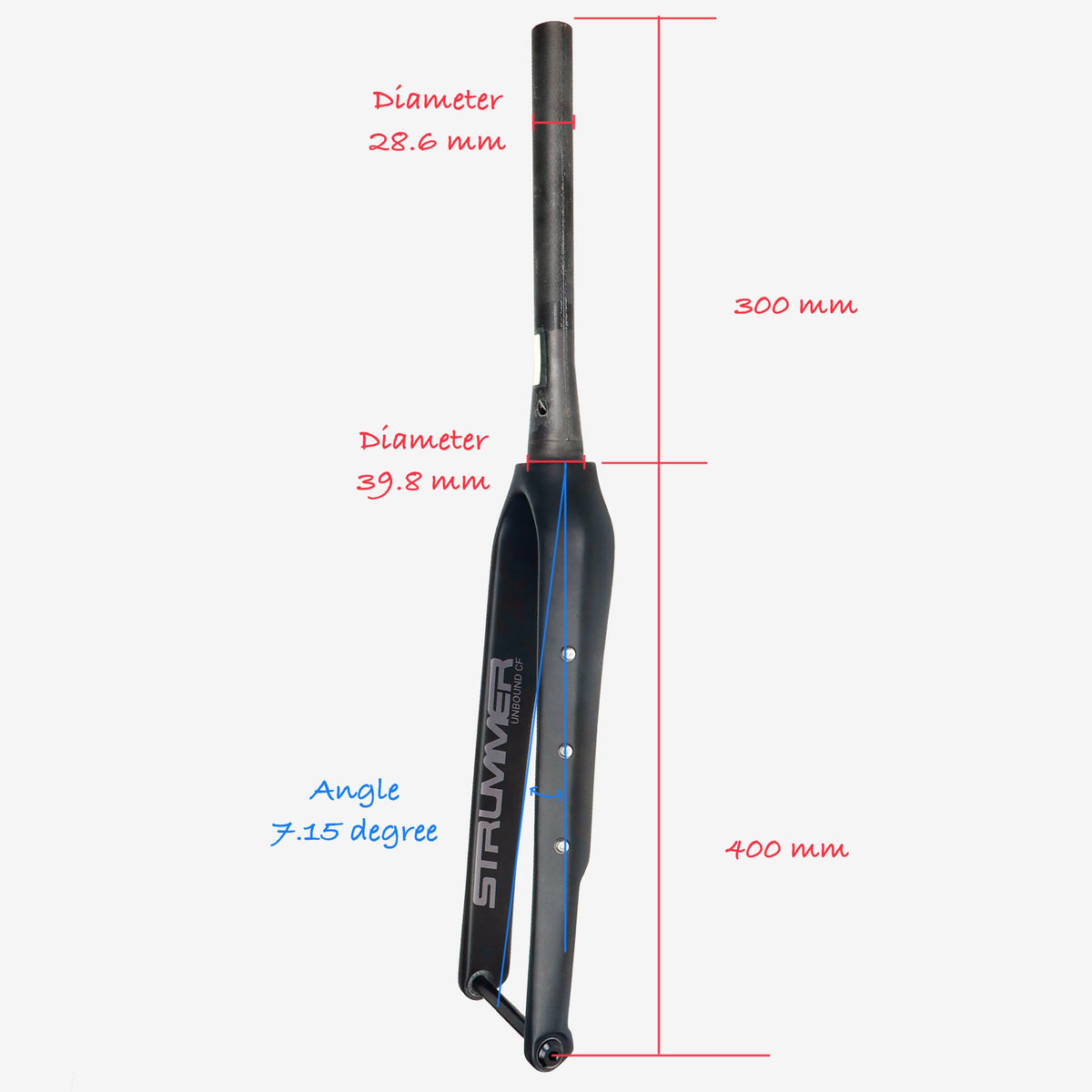

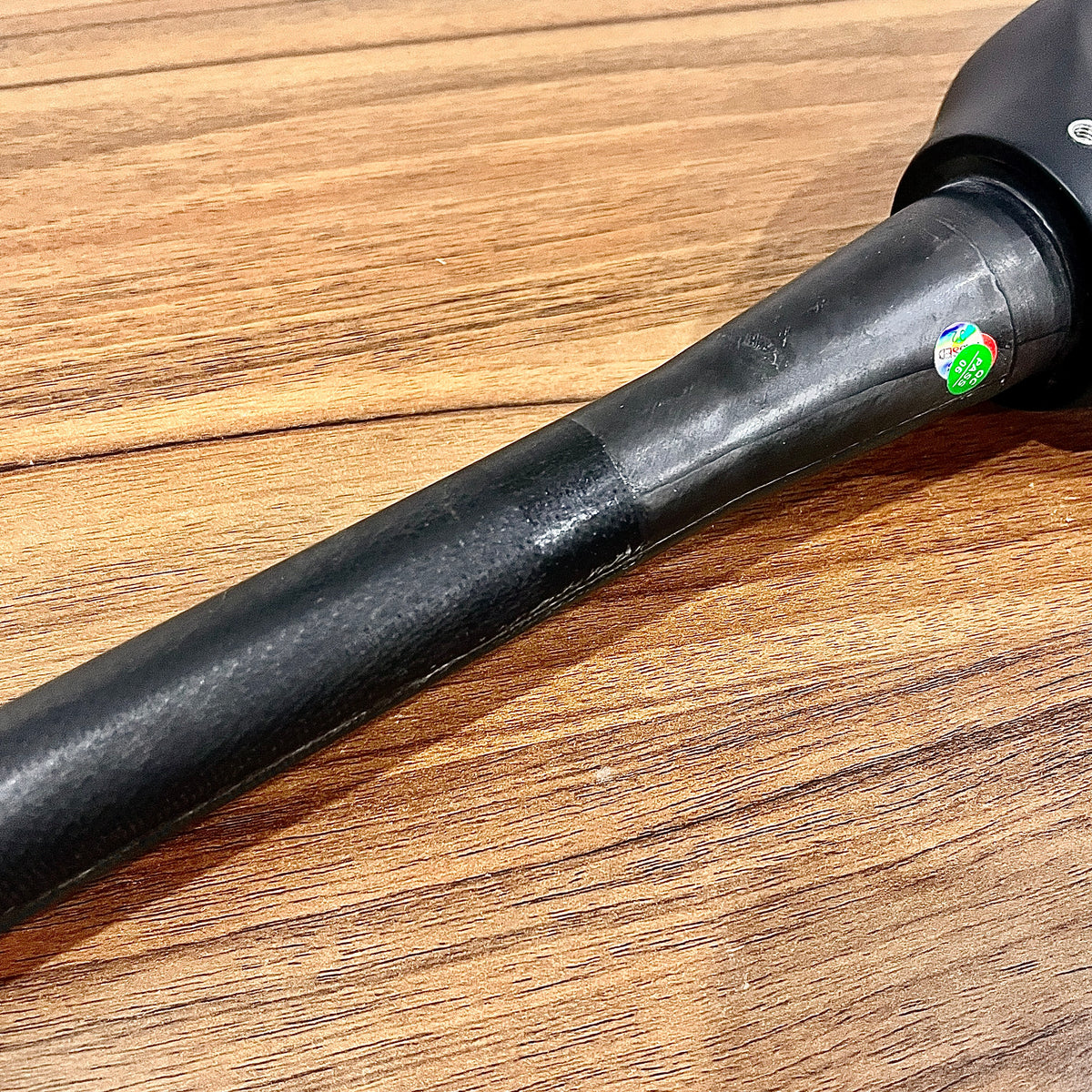

Diámetro del tubo de dirección: 28.6 mm, 39.8 mm en la parte inferior cónica

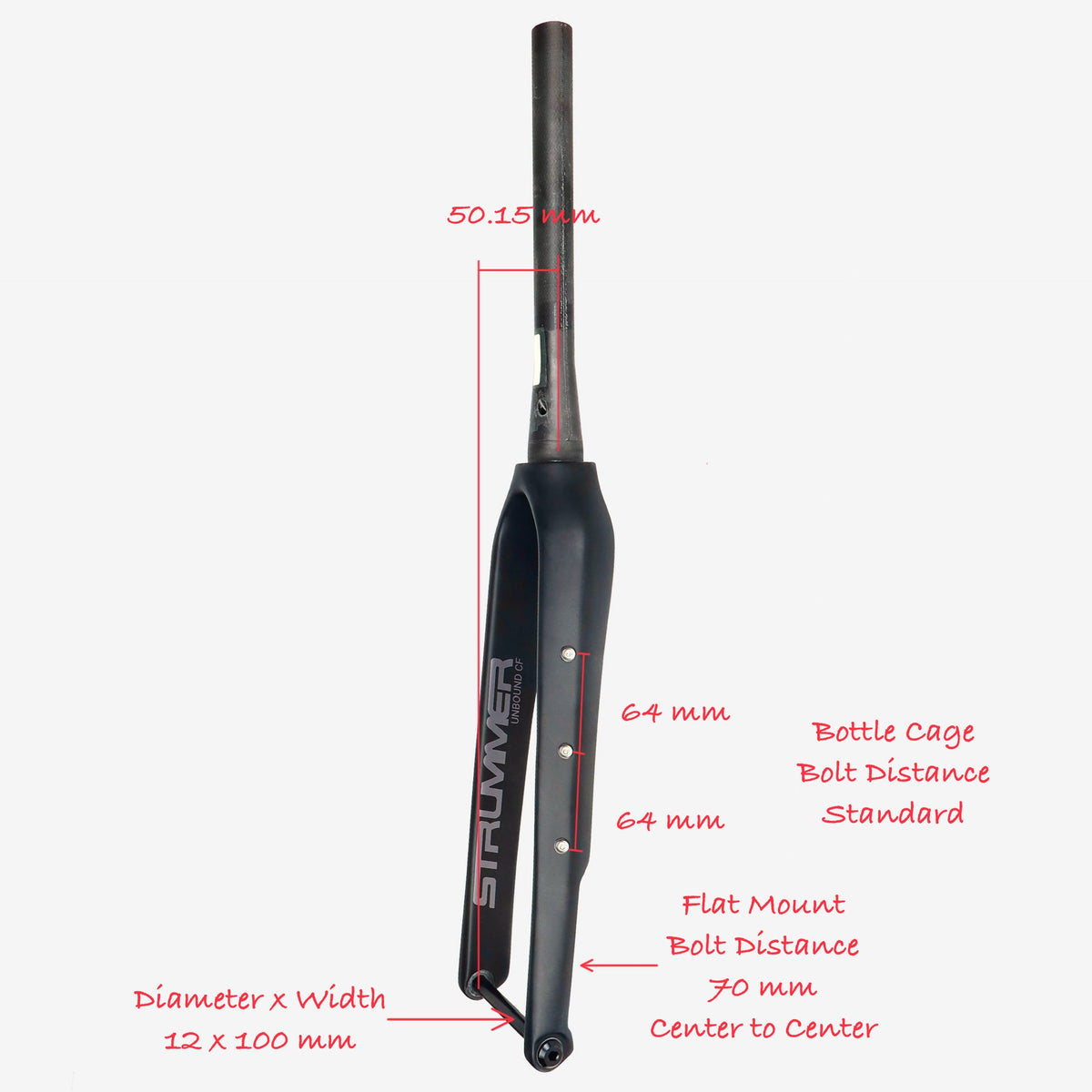

Soportes adicionales: 3 pernos a cada lado (64 mm de separación entre pernos, estándar para portabidones)
Geometría de Strummer Unbound CF
| Especificaciones | 490 | 520 | 550 |
|---|---|---|---|
| Longitud de inserción de la tija | 180 mm | 220 mm | 250 mm |
| Reach | 374,1 mm | 377,5 mm | 386 mm |
| Longitud efectiva del tubo superior | 535 mm | 550 mm | 575 mm |
| Stack | 542,6 mm | 563,4 mm | 598,6 mm |
| Distancia entre ejes | 1.008,9 mm | 1.014,5 mm | 1.029,6 mm |
| Longitud de las vainas | 430 mm | 430 mm | 430 mm |
| Centro delantero | 593,8 mm | 599,4 mm | 614,5 mm |
| Caída del eje de pedalier | 70 mm | 70 mm | 70 mm |
| Altura del eje de pedalier | 285 mm | 285 mm | 285 mm |
| Ángulo del tubo del sillín | 73,5° | 73° | 72,5° |
| Ángulo del tubo de dirección | 71° | 71,5° | 72° |
| Longitud del tubo del sillín | 490 mm | 520 mm | 550 mm |
| Longitud del tubo de dirección | 120 mm | 140 mm | 175 mm |
| Altura de paso con 700 × 50c | 776,4 mm | 793,4 mm | 833,4 mm |
| Altura de paso con 650B × 2,1 pulgadas | 766,4 mm | 783,4 mm | 823,4 mm |
| Avance / desplazamiento de la horquilla | 50 mm | 50 mm | 50 mm |
| Distancia entre el eje y la corona | 399 mm | 399 mm | 399 mm |
| Recorrido | 69,3 mm | 66,1 mm | 62,7 mm |
Guía de tallas
| Talla | Estatura recomendada del ciclista | Longitud mínima estimada de la entrepierna |
|---|---|---|
| 490 / Pequeña | 165–174 cm | Aproximadamente 79 cm |
| 520 / Mediana | 172–180 cm | Aproximadamente 81 cm |
| 550 / Grande | 180–186 cm | Aproximadamente 85 cm |
Los intervalos de estatura se superponen porque la elección de la talla también depende de la longitud de la entrepierna, el torso, los brazos, la flexibilidad del cuerpo y la postura deseada al montar.
Da prioridad a la longitud de la entrepierna y al espacio libre sobre el tubo superior. Como referencia, deja unos 20–30 mm entre la entrepierna y el tubo superior al estar de pie sobre la bicicleta.
Si tu estatura se encuentra en un intervalo que se superpone:
-
Elige una talla más pequeña para una postura más baja y un manejo más ágil.
-
Elige una talla más grande para una postura con la parte delantera más alta y una conducción más estable.
El tamaño de la potencia, la longitud de las bielas, el ancho del manillar, el número de espaciadores y la posición del sillín también pueden influir en la comodidad y la postura al montar.
Ejemplos de bicicletas/cuadros compatibles con la horquilla Strummer Unbound CF (cónica)
Cuadro de carbono gravel Strummer Unbound CF (2024)
Polygon Bend R2 (2024)
Información B2B (para distribuidores)
Contenido por caja: 1 unidad
Horquilla Unbound en Java Wahoo 2026
La horquilla Unbound se puede usar si la bicicleta admite una horquilla con tubo de dirección cónico. Comprueba la compatibilidad del juego de dirección/pista de la corona, el buje delantero con eje pasante de 12×100 mm, el freno de montaje plano y la geometría de la horquilla. Para confirmar que se puede instalar en tu bicicleta, solicita una revisión en un distribuidor cercano.
Contenido del paquete
El contenido del paquete depende de la opción comprada. Comprueba la variante y el contenido del paquete antes de comprar; la opción solo cuadro no incluye la horquilla.
Surly Midnight Special
La compatibilidad de la horquilla Unbound con la Surly Midnight Special debe comprobarse antes de la instalación. Comprueba el tubo de dirección/juego de dirección, el eje, el soporte de freno, la distancia entre el eje y la corona, el avance y el espacio libre para el neumático. Recomendamos que un distribuidor cercano la revise en persona antes de la instalación.
Horquilla Unbound para Marin Nicasio 1
La compatibilidad de la horquilla Unbound con la Marin Nicasio 1 debe comprobarse en un distribuidor. Asegúrate de que el cuadro admita un tubo de dirección cónico, que el juego de dirección sea compatible, que el buje delantero sea de 12×100 mm, que el freno sea de montaje plano y que el espacio libre y la geometría de la horquilla sean adecuados.
Instalación de la horquilla Unbound en otro cuadro
Comprueba que el tubo de dirección, la pista de la corona, la longitud del tubo de dirección, el eje, el soporte de freno, el tamaño de rueda, el espacio libre para el neumático y la geometría de la horquilla sean compatibles con el cuadro. Para confirmar la instalación de la horquilla Unbound en otro cuadro, solicita una revisión en un distribuidor.
Repuesto compatible
| SKU | Nombre del producto | Enlace |
|---|---|---|
| CLAMP-00039 | Abrazadera del sillín Strummer Traverse CF2 / Unbound CF | Ver producto |
