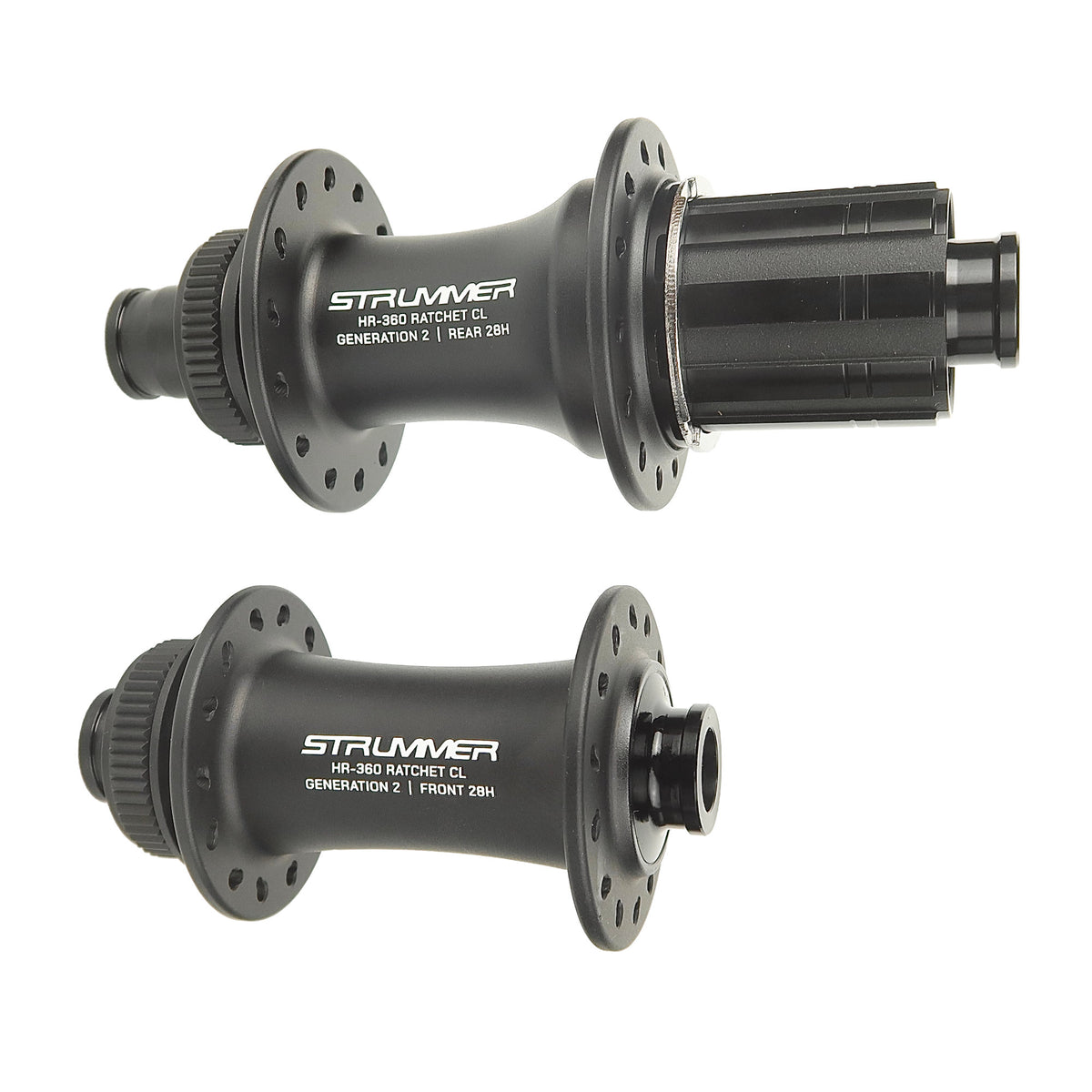

Strummer HR-360 Ratchet Gen-2 ist ein Nabensatz für Rennräder mit Scheibenbremsen und Gravelbikes mit Centerlock-Rotoraufnahme. Der 54T-Ratschenmechanismus bietet einen Eingriffswinkel von etwa 6,7°, mit der Upgrade-Option auf eine 60T-Ratsche für einen Eingriffswinkel von 6°.
Produktspezifikationen
| Spezifikation | Details |
|---|---|

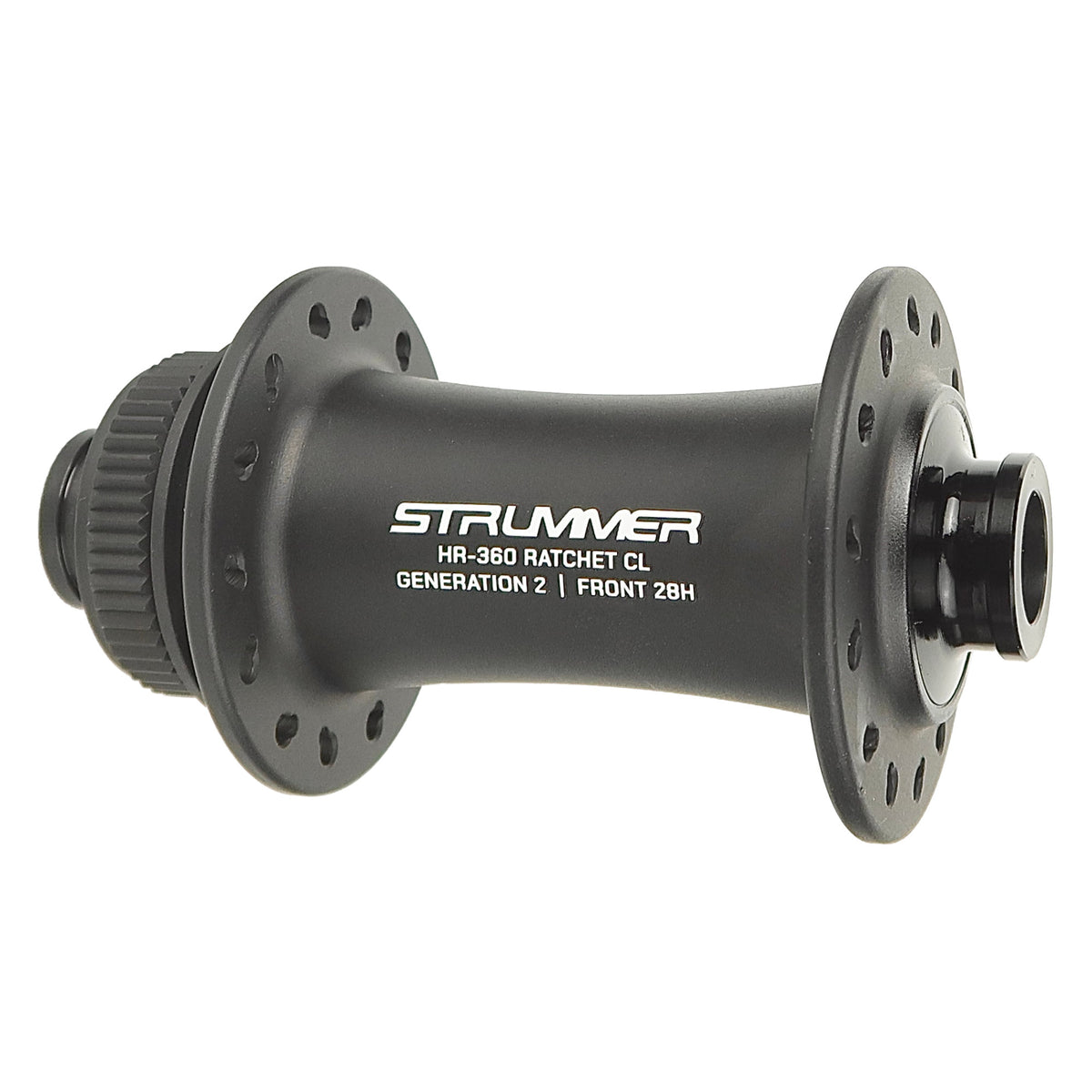

| Vorderradnabe | Steckachse 12×100 mm; Gewicht 130 g |

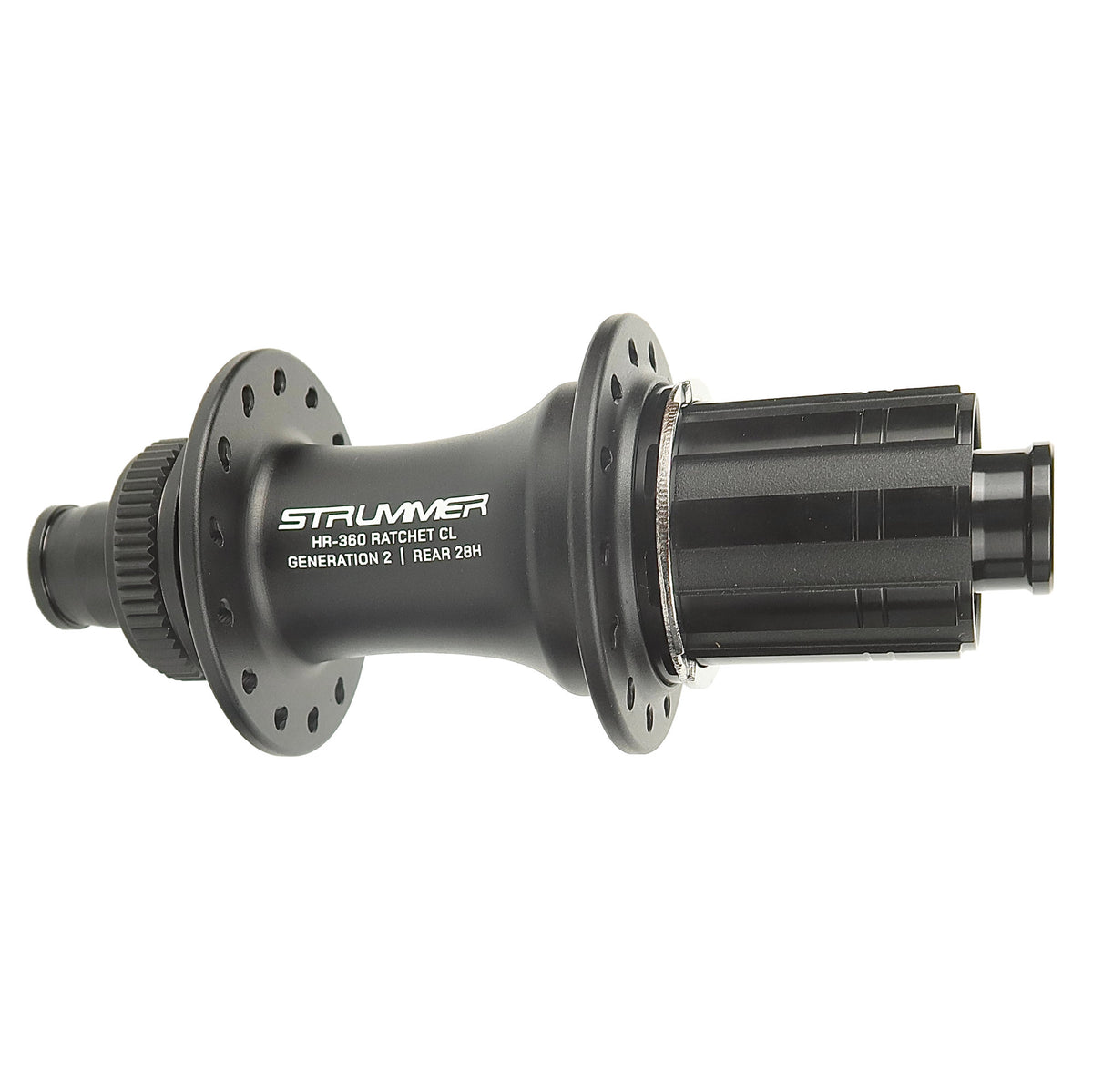

| Hinterradnabe | Steckachse 12×142 mm; Gewicht 242 g |
| Material | Gehäuse aus AL6061-T6; Achse aus AL7075-T6 |
| Mechanismus | 54T-Ratsche; Upgrade-Option auf 60T |
| Eingriffswinkel | Etwa 6,7° (54T) / 6° (60T) |
| Montierter Freilaufkörper | HG Road; unterstützt HG-Road-Kassetten mit 12 Gängen |
| Rotoraufnahme | Centerlock |
| Speichen | Runde 14G- und Aero-Speichen (flach) |
| Lager | 2 abgedichtete Lager in der Vorderradnabe; 4 in der Hinterradnabe einschließlich Freilaufkörper |
| Lochzahlen | 24H, 28H und 32H je nach Vorder- oder Hinterradvariante |
Wählen Sie die passende Vorder- oder Hinterradvariante und die gewünschte Lochzahl. Die Lochzahl der Nabe muss mit der der Felge übereinstimmen; eine 36H-Variante ist derzeit nicht verfügbar.
Adapter und Achskonvertierung
Die folgenden Adapter sind mit HR-360 Ratchet Gen-2 kompatibel und separat erhältlich. Wählen Sie den Adapter entsprechend dem Gabel- und Rahmenstandard des Fahrrads.
| Zielposition / -konfiguration | Verwendeter Adapter | Hinweis |
|---|---|---|
| Vorn QR 9×100 mm |
Universal Hub Adaptor 12×100 auf 9×100 SKU: ADT-00085BK |
Wandelt eine Vorderradnabe mit 12×100-mm-Steckachse in QR 9×100 mm um; die Breite bleibt 100 mm. |
| Hinten QR 10×142 mm |
Universal Hub Adaptor 12×142 auf 10×142 SKU: ADT-00086BK |
Wandelt eine Hinterradnabe mit 12×142-mm-Steckachse in QR 10×142 mm um; die Breite bleibt 142 mm. Die Breite wird nicht auf 135 mm geändert. |
| Hinten QR 10×135 mm |
End Cap Hub Strummer 10×135 für HR-360 Gen-2 SKU: ADT-00087BK |
Spezielle Endkappe für die hintere QR-10×135-mm-Konfiguration. Verwenden Sie die Gen-2-Version; die Endkappe HR-360 Gen-1 (ADT-00057BK) ist nicht kompatibel. |
Für Fahrräder mit QR vorn 100 mm und hinten 135 mm verwenden Sie vorn ADT-00085BK und hinten ADT-00087BK. Eine Microspline-Konfiguration mit QR 135 mm ist derzeit nicht verfügbar.
Kompatibilität von Rotoren und Kassetten
- Centerlock-Rotoren werden an der montierten Aufnahme befestigt. Die Nabe unterstützt sowohl interne als auch externe Centerlock-Lockringe; verwenden Sie das passende Werkzeug für den jeweiligen Lockring-Typ.
- 6-Loch-Rotoren erfordern einen separat erhältlichen Adapter zur Montage eines 6-Loch-Rotors an einer kompatiblen Centerlock-Nabe.
- Für HG-Road-Kassetten mit 12 Gängen muss der Kassettenkörper dem HG-Road-Standard entsprechen.
- Ein kompatibler Microspline-Freilaufkörper ist separat erhältlich. Wählen Sie eine unterstützte Achskonfiguration.
Leitfaden zur Fahrradkompatibilität
- Polygon Tambora G4: Achten Sie auf eine vordere Achse mit 12×100 mm, eine hintere Achse mit 12×142 mm sowie auf die Lochzahl der Felge. Ein 6-Loch-Rotor erfordert den passenden Adapter oder einen Austausch des Rotors.
- Polygon Urbano 5 und Strattos S5 Disc 2020: Wenn das Fahrrad vorn QR 100 mm und hinten QR 135 mm verwendet, nutzen Sie den vorderen Adapter ADT-00085BK und die hintere Endkappe ADT-00087BK.
Prüfen Sie vor der Montage den Achsstandard, die Ausfallendenbreite, Rotor, Kassette und Lochzahl am Fahrrad. Nutzen Sie den Strummer Hub Selector, um die passende Nabe auszuwählen. Verwenden Sie zur Berechnung der Speichenlänge den Strummer Spoke Calculator und wählen Sie die passende Nabengeneration.
Ersatzlager
| Position | Lagercode | Anzahl |
|---|---|---|
| Vorderradnabe | Noch nicht bestätigt | Noch nicht bestätigt |
| Hinterradnabe | 6902-2RS | 2 Stück |
| Freilaufkörper | 15267-2RS | 2 Stück |
Vergleichen Sie vor dem Kauf den Code, die Abmessungen und die Dichtungen mit dem alten Lager. Neben Stahl kann Hybrid Ceramic eine Upgrade-Option sein, sofern Typ und Größe passen.
Wartung des Freilaufs
Verwenden Sie zur Schmierung des Freilaufmechanismus die vom Hersteller empfohlene Fettart und -menge, um Reibung und Verschleiß zu reduzieren. Entfernen Sie nicht das gesamte Fett, nur um ein lauteres Geräusch zu erzielen, da die Komponenten dadurch schneller verschleißen oder beschädigt werden können.
B2B-Informationen (für Händler)
Inhalt pro Karton: 20 Sets.
